Gato central en A o lateral: ¿qué configuración cabe en una lanza de remolque congestionada?
En esta guía
Un gato de remolque puede encajar perfectamente con el remolque estacionado y, aun así, estar en el lugar equivocado.
El conflicto puede aparecer al bajar el portón de la camioneta o solamente durante un giro cerrado. Una caja de herramientas puede dejar sitio para el tubo, pero bloquear la manivela. Un gato giratorio puede evitar el portón en posición vertical y golpear la caja al pasar a su posición de transporte.
Consideremos dos situaciones ilustrativas de compra.
Un comprador estudia un gato diseñado para desmontarse, buscando espacio para el portón bajado, incluso en curvas. Otro considera sustituir el gato central del bastidor en A por uno lateral de 5,000 lb y plantea la pregunta decisiva: ¿introduciría ese apoyo desplazado una torsión no deseada en la estructura? Son situaciones hipotéticas, no testimonios verificados.
Estas situaciones identifican el verdadero problema de selección.
La pregunta no es simplemente:
¿Es mejor un gato central o lateral?
La pregunta es:
¿Qué configuración permite todos los movimientos necesarios y sigue siendo compatible con el recorrido de las cargas previsto para el remolque?
La distinción importa: un gato lateral puede solucionar una interferencia y crear otra.
Orientación de selección, no aprobación de montaje. Confirme el plano vigente y las instrucciones antes de pedir un producto o modificar el soporte.
Delimite todo el espacio de movimiento
Antes de elegir una configuración, deje de tratar la lanza como una colección de componentes independientes.
Es una zona de instalación compartida.
El gato debe coexistir con:
- el acoplador;
- el portón de la camioneta;
- la carrocería trasera del vehículo tractor;
- la caja de herramientas;
- la batería o los equipos de gas;
- el cabrestante u otros accesorios;
- las cadenas de seguridad y el dispositivo de frenado de emergencia;
- los equipos de distribución de peso, si existen;
- el cableado;
- la manivela; y
- la propia posición recogida del gato.
Las instrucciones Fulton explicitan este principio: antes del montaje deben comprobarse las interferencias con vehículo, lanza, suelo y accesorios, tanto en reposo como en movimiento, incluyendo el recorrido de la manivela y del giro. [1]
De ello surge una regla útil de selección:
No elija un gato únicamente por el espacio que ocupa instalado. Evalúe todo su espacio de funcionamiento y transporte.
Una separación de 3 pulgadas alrededor de un gato inmóvil no demuestra que la instalación sea adecuada.
Cuatro zonas distintas de separación
La forma más rápida de equivocarse es medir solo el lugar donde queda el gato.

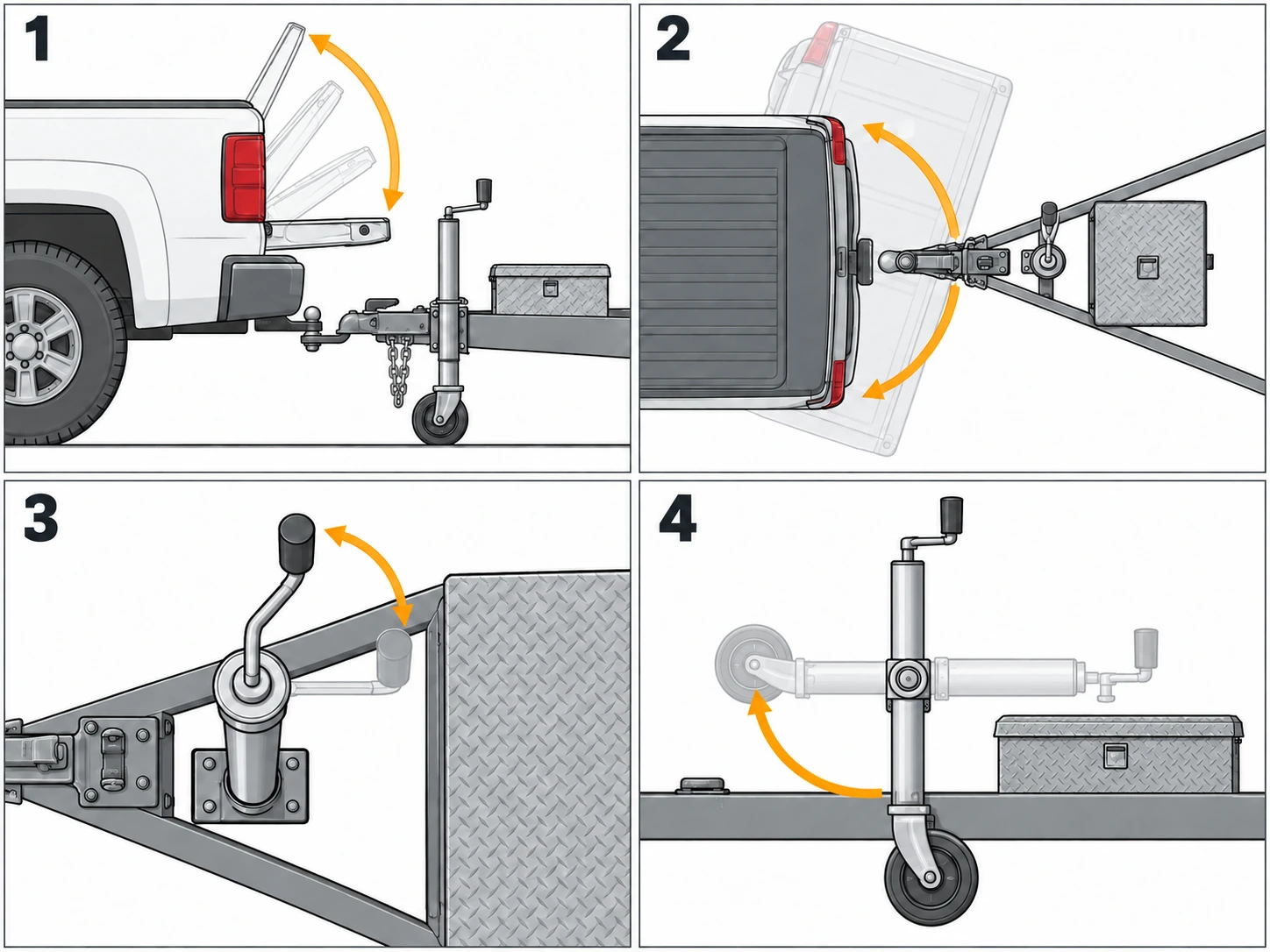

En una lanza congestionada deben revisarse cuatro espacios de movimiento por separado.

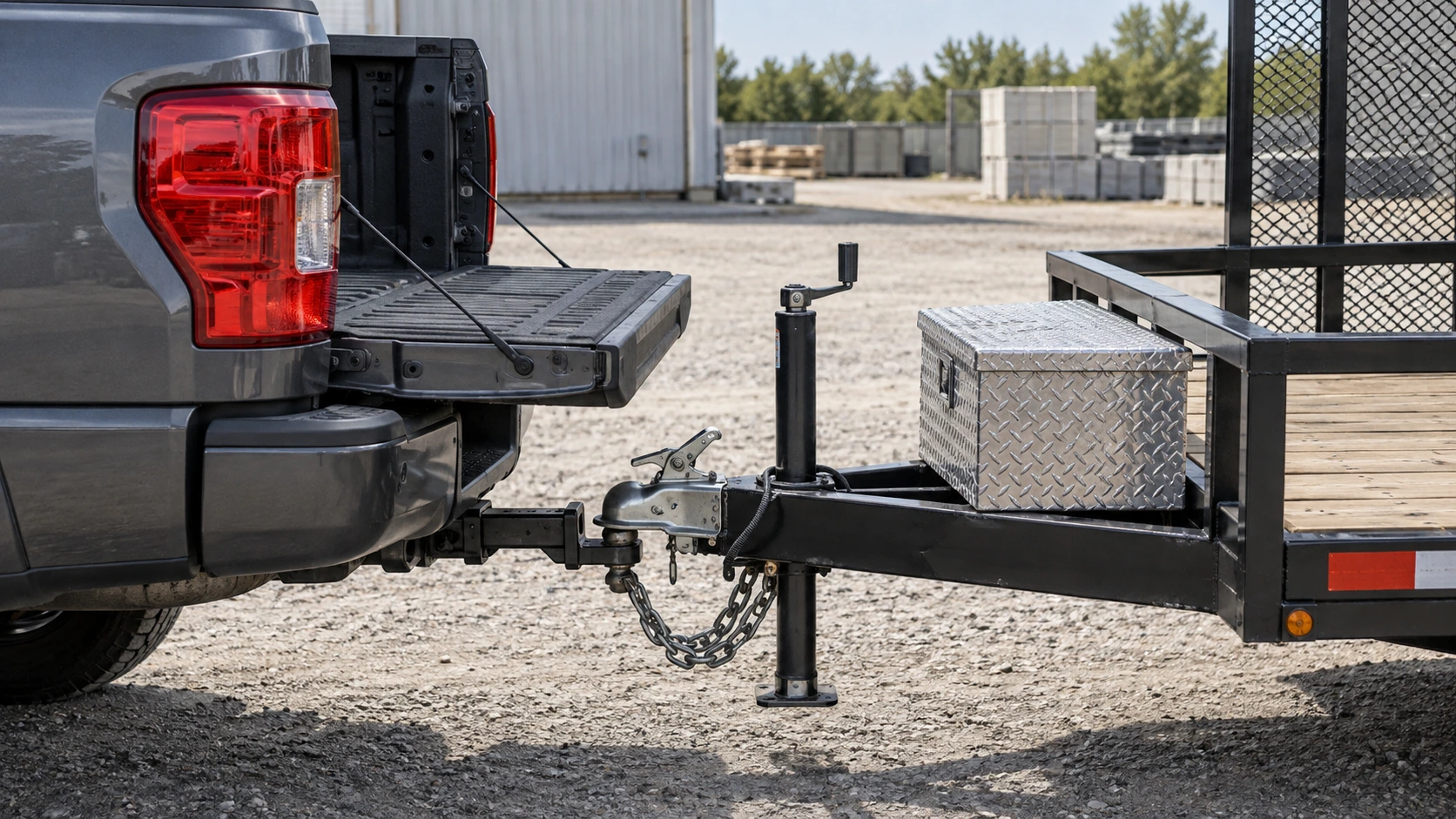

1. Espacio para el portón y la carrocería
Con el conjunto acoplado en su geometría normal de transporte, determine si el portón debe:
- permanecer cerrado durante la marcha;
- abrirse estando estacionado, pero todavía acoplado;
- permanecer parcialmente abierto;
- o quedar totalmente bajado durante la marcha debido a una carga concreta.
Son requisitos muy distintos.
Esta guía no autoriza circular con el portón bajado. Respete las restricciones de los fabricantes del vehículo, enganche y remolque; si esa condición no está permitida, disponer de espacio no la hace aceptable.
Si el portón solo debe abrirse en un camping con el conjunto recto, un pequeño cambio en la orientación de la manivela podría resolverlo.
Si debe permanecer bajado al circular, el problema es mayor: la separación debe mantenerse mientras camioneta y remolque se articulan entre sí.
2. Espacio durante los giros
El vehículo tractor y el remolque no permanecen alineados.
Al girar, la esquina trasera del vehículo y el portón bajado barren zonas diferentes respecto a la lanza.
Un gato que no toca la camioneta en línea recta puede convertirse en el primer punto de contacto al cerrar el giro.
Por eso, la situación del gato desmontable exige comprobar la envolvente de giro, no solo la distancia estática.
En un diseño OEM, lo ideal es evaluarla mediante planos o CAD para el intervalo de articulación previsto.
En una sustitución, el comprador debería, como mínimo, identificar qué partes del vehículo se acercan al gato y a los accesorios conforme cambia el ángulo, en vez de medir únicamente con el conjunto recto.
Utilice planos o una inspección controlada por un instalador cualificado. No permanezca entre vehículos en movimiento, no introduzca las manos en puntos de atrapamiento y no provoque contacto para comprobar la separación.
3. Espacio de accionamiento
El gato también necesita sitio para funcionar.
En uno de manivela superior, el espacio relevante está encima.
En uno de manivela lateral, hace falta espacio lateral para su rotación.
El LF932-2015 giratorio de GOODIN requiere tanto un recorrido lateral utilizable para la manivela como espacio para que el cuerpo pase entre las posiciones de trabajo y transporte. [2]
Por tanto, una caja puede dejar libre el tubo y aun así impedir utilizar el gato.
4. Espacio de recogida
El gato giratorio añade un movimiento que un gato central fijo no tiene: la transición a la posición de transporte.
Compruebe:
- todo el cuerpo;
- la base o rueda;
- la manivela;
- el pivote;
- el pasador de bloqueo;
- el bastidor;
- la caja;
- los componentes del enganche; y
- la altura libre al suelo una vez recogido.
No basta con que el gato «gire hacia arriba».
Debe completar el movimiento y bloquearse en la posición de transporte definida por el fabricante.

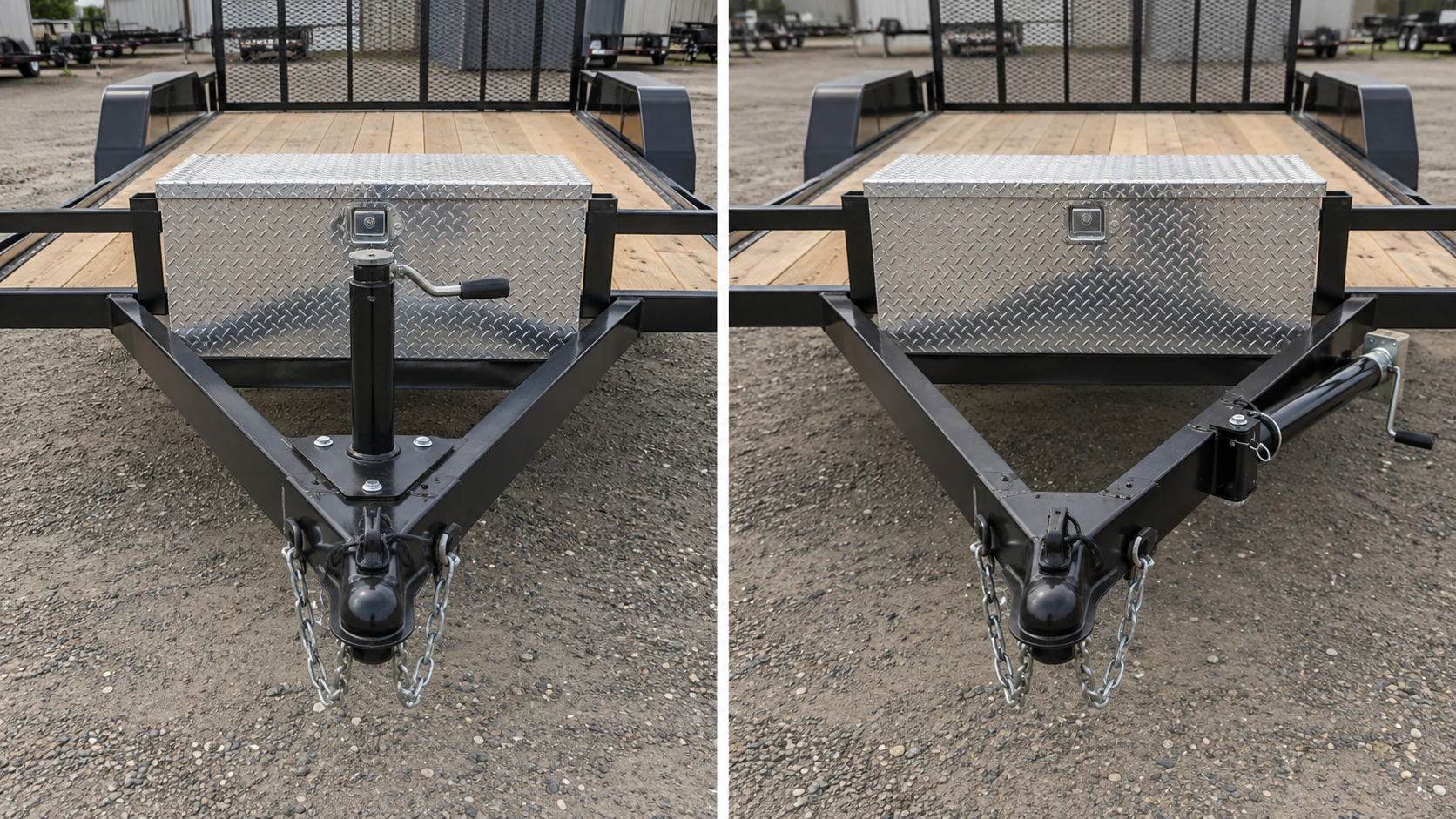

Compare tres configuraciones
En una lanza congestionada, la decisión práctica suele reducirse a tres opciones.
| Configuración | Principal ventaja de espacio | Principal limitación | Rechazar o verificar más cuando… |
|---|---|---|---|
| Gato central en A | Usa el punto central y mantiene el apoyo cerca del eje del remolque | El cuerpo vertical o la manivela pueden interferir con portón o caja | El lugar existente bloquea movimientos necesarios del vehículo o los accesorios |
| Gato lateral giratorio | Libera el centro y puede girar para el transporte | Requiere estructura lateral adecuada y espacio para manivela y giro | Bastidor o soporte no están aprobados para esa instalación |
| Sistema desmontable o reorientable aprobado | Puede conservar la estructura central y retirar un obstáculo al circular | Depende del modelo; desmontaje, orientación y retención deben estar previstos | Se necesita modificar gato o soporte más allá de las instrucciones |
Ninguna opción es universalmente superior.
La correcta satisface al mismo tiempo espacio, funcionamiento y estructura.
Revise primero el montaje central
Un gato para bastidor en A atraviesa o se fija alrededor de la zona central de montaje de la lanza.
GOODIN dispone de una familia específica para instalaciones centrales compatibles. [3]
Si el remolque ya tiene una placa central prevista por diseño, conservar esa arquitectura ofrece una ventaja importante:
no se crea automáticamente un nuevo recorrido de cargas en el remolque solo para solucionar una interferencia.
Eso no significa que cualquier gato en A encaje en cualquier remolque en A.
Todavía debe confirmar:
- diámetro del tubo;
- patrón de tornillos;
- placa de montaje;
- altura del soporte;
- altura de trabajo;
- posición de la manivela;
- diámetro del cuerpo; y
- separación durante el transporte.
Antes de abandonar el montaje central, identifique exactamente qué parte del gato actual interfiere.
A veces el cuerpo no es el problema
Imagine que el portón solo toca la manivela.
Trasladar todo el gato a otra viga del bastidor podría ser innecesario.
Según el modelo, las soluciones posibles incluyen:
- accionamiento superior en vez de lateral;
- otra orientación lateral;
- cabezal de menor perfil;
- un modelo cuyo fabricante permita orientar el conjunto superior en otra dirección; o
- otro modelo aprobado que utilice el mismo montaje central.
No es una posibilidad meramente teórica.
La documentación del gato eléctrico en A de Bulldog describe un patrón doble que permite orientar ese modelo hacia el vehículo o hacia un lateral para su manejo. No significa que todos los gatos en A puedan girarse o modificarse libremente; demuestra por qué revisar las instrucciones del modelo antes de alterar el remolque. [5]
La secuencia de compra debería ser:
identificar el componente que interfiere → comprobar si la arquitectura existente admite una orientación aprobada → solo entonces evaluar el traslado.

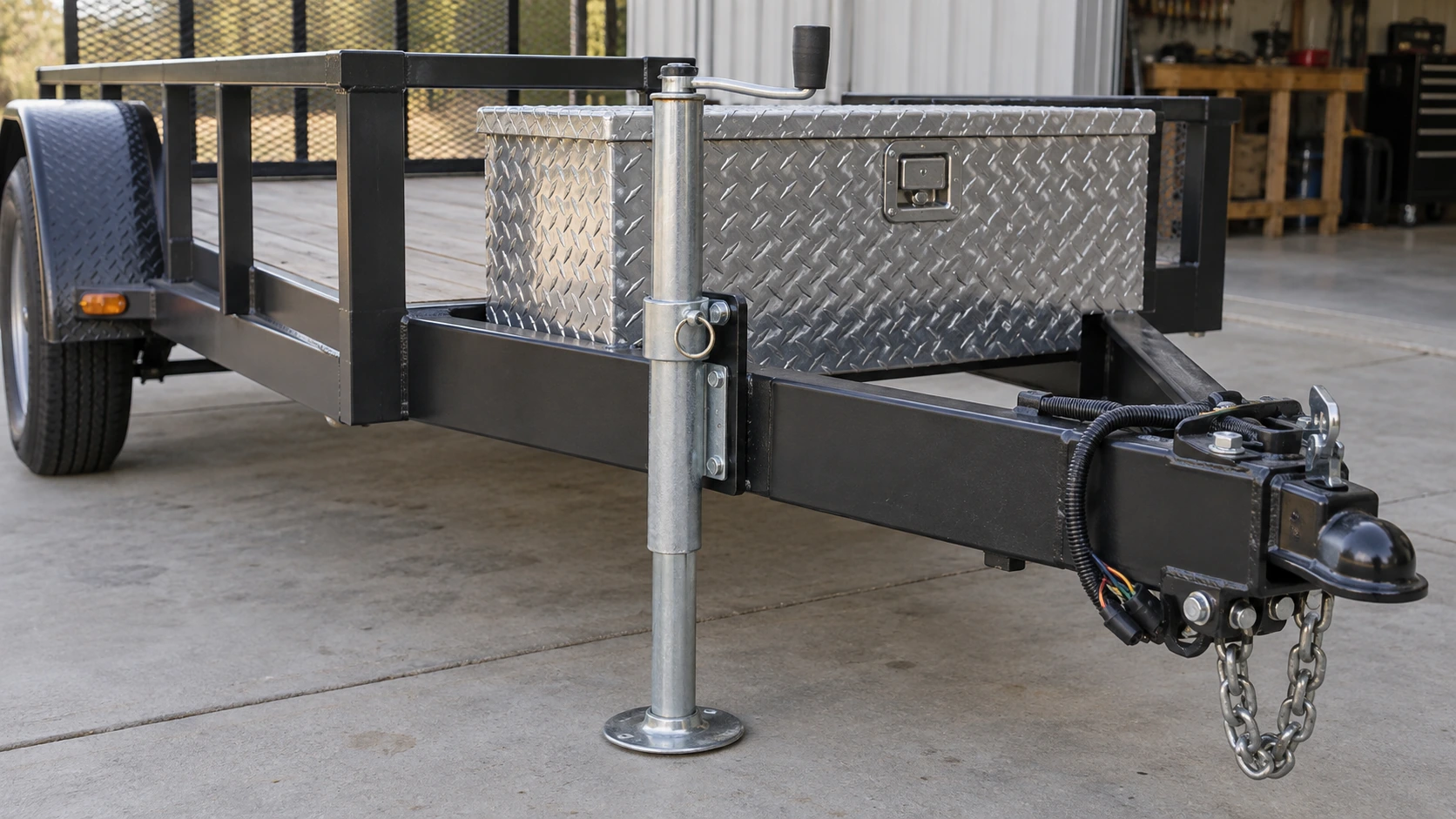

Cuándo conviene el lateral giratorio
Un gato lateral giratorio cambia dos cosas a la vez.
Primero, aleja el conjunto de apoyo del centro de la lanza.
Segundo, su mecanismo permite sacar el gato de la posición vertical de trabajo durante el transporte.
Puede resultar útil cuando el centro se necesita para:
- el movimiento del portón;
- una caja para lanza en A;
- el acceso al acoplador;
- una caja de batería;
- un cabrestante; o
- obtener altura libre al suelo.
Si un gato central roza una entrada de garaje o bloquea el portón, merece la pena evaluar una configuración lateral giratoria, pero solo tras comprobar el ajuste al bastidor, la altura libre y el recorrido de giro.
El LF932-2015 de GOODIN es un ejemplo de esa arquitectura: gato giratorio de manivela lateral con capacidad publicada de 2,000 lb y recorrido de 15 pulgadas. Su documentación también señala que hace falta espacio en toda la transición hacia la posición recogida, no solo al trabajar. [2]
Sin embargo, muchos compradores terminan la evaluación demasiado pronto.
Ven que cabe físicamente y dan por resuelto el problema.
Todavía no lo está.
El apoyo desplazado requiere revisión estructural
El lateral de una lanza en A puede parecer una superficie cómoda para instalarlo.
Pero desplazar el gato fuera del eje cambia dónde entra la fuerza de apoyo en la estructura.
Con el remolque desacoplado, el gato central aplica apoyo vertical cerca de su eje longitudinal.

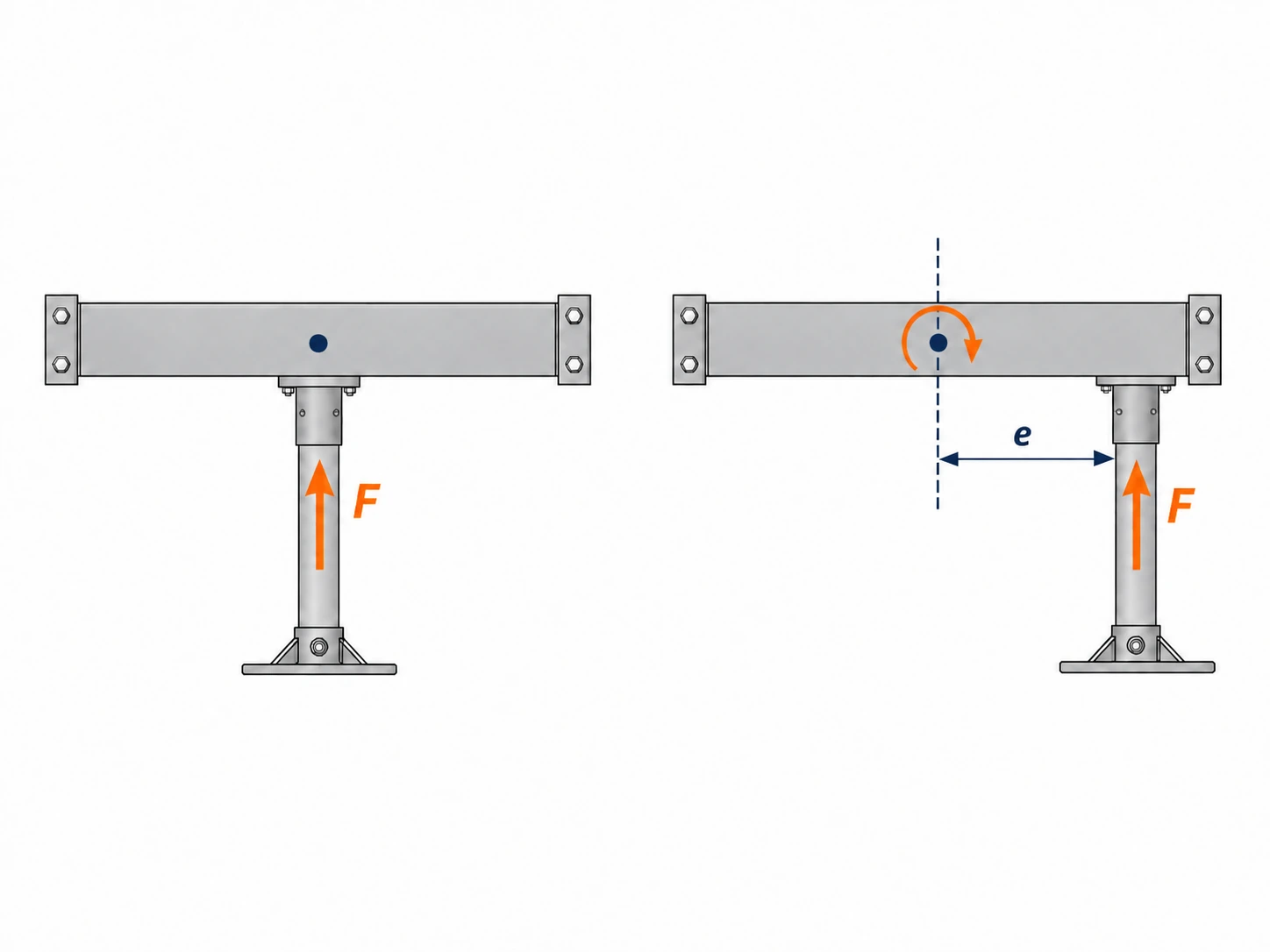

Al moverlo a un lado, la carga pasa a ser excéntrica.
La estructura puede tener que resistir tanto la fuerza vertical como la torsión generada por ese desplazamiento.
La idea no exige un cálculo complejo:
Aumentar la capacidad del gato no elimina el efecto de desplazar el punto de apoyo.
Un gato de 5,000 lb instalado fuera del centro sigue estando fuera del centro.
Su mayor capacidad informa sobre el gato, pero no certifica por sí sola:
- la viga de la lanza;
- el nuevo soporte;
- las soldaduras;
- la interfaz de abrazadera;
- el refuerzo; ni
- la resistencia del remolque al recorrido de cargas resultante.
Este es el problema pendiente en la conversión hipotética: sobredimensionar el gato lateral no resuelve por sí mismo la torsión de la lanza.
GOODIN aplica la misma distinción al LF932-2015: sus 2,000 lb no validan automáticamente el soporte ni el bastidor del remolque. [2]
Capacidad del componente no equivale a aprobación del soporte
Esta debe ser una de las reglas principales de compra.
No razone así:
Ejemplo hipotético: carga en la lanza = 600 lb → gato lateral = 5,000 lb → instalación necesariamente segura.
La capacidad del gato y la disposición del montaje responden a cuestiones distintas.
Una se refiere al producto.
La otra, al recorrido completo de cargas por la estructura.
En una sustitución, pasar de un montaje central diseñado a uno nuevo desplazado debe confirmarse mediante la documentación adecuada del remolque y del fabricante del gato.
En un proyecto OEM, posición, refuerzo local y fijación deben formar parte del diseño del bastidor, no decidirse cuando la lanza ya está terminada.
El espacio lateral es compartido
Otra trampa es pensar que desplazar el gato a un lado crea espacio libre.
En realidad genera requisitos de espacio diferentes.
Manivela lateral
Necesita un arco lateral libre.
La información de GOODIN identifica ese requisito: cajas, vigas, cableado y otros elementos deben quedar fuera del recorrido de la manivela. [2]
Si la caja motivó el traslado, mida con su tapa tanto cerrada como abierta.
Recorrido giratorio
El gato también debe poder girar.
Un modelo con rueda puede ocupar bastante más de lo que su tubo sugiere, porque rueda, horquilla y manivela se desplazan durante el giro.
El LF961-1010L de GOODIN, por ejemplo, requiere espacio para cuerpo y rueda en las posiciones de trabajo y recogida. [4]
Posición de bloqueo
Un mecanismo giratorio solo sirve si el bloqueo puede entrar por completo al alcanzar la posición definida de trabajo o transporte.
Como ejemplo, no como especificación universal de ángulo, girar 85 grados antes de golpear una caja no equivale a alcanzar y bloquear los 90 grados previstos.
La caja necesita dos comprobaciones
La caja de herramientas de la lanza tiene su propio espacio de movimiento.
La primera medida es evidente:
¿Cabe físicamente al lado del gato?
La segunda suele pasarse por alto:
¿Todavía puede abrirse y utilizarse después de instalarlo?
El gato puede interferir con:
- recorrido de la tapa;
- acceso al cierre;
- espacio para las manos;
- funcionamiento de la manivela; o
- extracción de objetos.
El diseño correcto evalúa caja y gato juntos.
Es especialmente importante en una lanza en A, cuya anchura disponible cambia continuamente al converger las vigas hacia el acoplador.
Para compradores OEM, contorno de la caja, arco de apertura, espacio del gato y separación respecto al vehículo deberían aparecer en el mismo plano.
No olvide la distribución de peso
En algunos remolques de viaje y de maquinaria, el gato no es el único elemento que necesita espacio en las vigas.
Los sistemas de distribución de peso pueden requerir soportes a lo largo de la lanza.
Un gato que encaja en un bastidor vacío puede ocupar la zona necesaria posteriormente para esos soportes.
La guía Equal-i-zer asigna posiciones específicas por modelo y contempla obstáculos próximos. La consecuencia para la distribución es clara: gato y soportes del enganche deben verificarse en un mismo plano, no aprobarse por separado. [6]
La elección lateral debe, por tanto, incluir todos los equipos permanentes del enganche, no solo gato y caja.
Use sistemas diseñados para desmontarse
Un gato concebido para desmontarse puede resolver el espacio de otra forma.
En vez de cambiar permanentemente el punto de apoyo, se retira del espacio de transporte cuando ya no soporta el remolque y este queda apoyado de forma segura según las instrucciones del sistema.
En el ejemplo ilustrativo se busca liberar el portón bajado sin usar un prolongador del enganche. Ese objetivo no demuestra que circular así esté permitido para ese conjunto.
La expresión importante es diseñado para desmontarse.
No improvise retirando tornillos, pasadores o piezas estructurales de un gato que no se diseñó para desmontajes repetidos.
El producto y su montaje deben definir:
- cómo se fija;
- cómo queda retenido;
- cuándo puede retirarse;
- qué componentes permanecen en el remolque;
- cómo recibe la carga el soporte; y
- cómo se asegura el sistema para circular.
La documentación Fulton advierte contra modificaciones no aprobadas y establece pivotes y fijaciones específicos de cada modelo. [1]
Una solución desmontable es una configuración propia, no una adaptación improvisada con piezas genéricas.
Una decisión en siete pasos
No comience una selección para una lanza congestionada decidiendo de antemano que quiere un gato lateral.
Siga este orden.
Paso 1: identificar la interferencia real
Anote exactamente qué choca:
- portón con cuerpo;
- portón con manivela;
- caja con manivela;
- caja con recorrido giratorio;
- gato con suelo;
- gato con soportes de distribución de peso; o
- varias situaciones simultáneas.
Decir simplemente «falta espacio» no basta para elegir.
Paso 2: determinar cuándo ocurre
Separe:
interferencia en reposo
de:
interferencia al girar o circular.
Un portón que pasa libre estacionado puede entrar en el espacio del gato al articular.
En cambio, si solo necesita abrir con el conjunto parado y recto, trasladar todo el gato podría ser innecesario.
Paso 3: comprobar si puede mantenerse el montaje central
Revise alternativas aprobadas dentro de la misma arquitectura:
- otro tipo de manivela;
- otra orientación permitida;
- cuerpo más compacto;
- distinta geometría de altura de trabajo.
Si alguna resuelve la interferencia, puede evitarse una instalación nueva en la viga lateral.
Paso 4: delimitar el lugar lateral candidato
Si sigue siendo necesario trasladarlo, mida:
- sección del bastidor;
- longitud recta disponible;
- ubicación del soporte;
- espacio de manivela;
- radio de giro;
- posición vertical bloqueada;
- posición de transporte bloqueada;
- espacio para base o rueda;
- envolvente de la caja;
- componentes del enganche; y
- cableado.
No compre solo porque el soporte parezca suficientemente grande.
Las instrucciones Fulton para algunos modelos giratorios atornillados especifican tamaños de tubo y disposiciones de fijación. La compatibilidad depende del modelo, no es una propiedad genérica de cualquier producto «atornillado». [1]
Paso 5: confirmar el nuevo recorrido de cargas
Esta es la condición estructural de aprobación.
Si el remolque se diseñó con apoyo central y ahora se pretende cargar una viga lateral, obtenga confirmación adecuada de:
- ubicación;
- método de fijación;
- sección local del bastidor;
- refuerzo necesario, si corresponde;
- soporte del gato; y
- carga de trabajo prevista.
Si no puede confirmarse, una ubicación físicamente cómoda no debe convertirse automáticamente en la elegida.
Paso 6: comprobar la altura después del traslado
Mover el gato lateralmente también puede cambiar la cota de montaje.
Esto afecta directamente a:
- altura mínima desplegada;
- altura máxima de trabajo;
- separación del acoplador; y
- espacio durante el transporte.
Sigue siendo válida la regla de selección anterior:
la configuración solo es aceptable si su intervalo de alturas instalado cubre la necesidad real del remolque.
Paso 7: aprobar todo el espacio de transporte
Finalmente, revise el remolque en su configuración de marcha.
En un gato en A, verifique la posición totalmente retraída.
En uno giratorio, compruebe la orientación completa recogida y el bloqueo positivo.
En uno desmontable, confirme la condición de transporte indicada por el fabricante.
Después revise la separación respecto al vehículo en toda la geometría de funcionamiento necesaria.
Tabla de selección de configuración
La decisión puede resumirse en una tabla práctica de descarte.
| Requisito | Central en A | Lateral giratorio | Desmontable o reorientable aprobado |
|---|---|---|---|
| Montaje central diseñado disponible | Candidato sólido | Requiere revisar nuevo montaje | Puede conservar el central |
| Cuerpo bloquea el portón | Puede seguir siendo problemático | Suele liberar el centro | Eficaz si está diseñado para retirarse |
| Solo interfiere la manivela | Revisar primero otra manivela u orientación | Puede ser innecesario | Una orientación específica puede resolverlo |
| Caja ocupa el centro trasero | Distribución potencialmente difícil | Permite colocar el gato junto a la caja | Depende del sistema |
| Máxima altura libre al suelo | Debe retraerse suficientemente | Puede salir de la posición vertical | Puede eliminar el obstáculo |
| Poco espacio lateral | A menudo preferible | Puede no ser adecuado | Depende de la interfaz central |
| Soportes de distribución de peso en las vigas | Suele conservar espacio lateral | Posible conflicto | Depende del diseño |
| Sin aprobación estructural lateral | Mantener el original es más justificable | No deducir aprobación de la capacidad | Usar solo disposición verificada |
| Operador acepta desmontaje frecuente | No corresponde | Normalmente no es necesario | Puede ser apropiado |
| Remolque OEM todavía en diseño | Puede preverse el soporte central | Apoyo desplazado y refuerzo pueden diseñarse desde el principio | Puede diseñarse intencionadamente una interfaz específica |
La tabla no establece una clasificación.
Sirve para eliminar configuraciones que no satisfacen la aplicación.
Especifique el plano, no solo la capacidad
GOODIN ofrece productos para ambas vertientes de esta decisión.
Su familia de gatos en A incluye modelos manuales para montajes centrales compatibles. [3]
Para montajes laterales, el LF932-2015 ejemplifica el accionamiento lateral giratorio; modelos con rueda como el LF961-1010L añaden requisitos de recogida y espacio de rueda. [4]
Esto no significa elegir únicamente por el nombre de una familia.
La consulta debe incluir el plano del remolque.
En este problema, un dibujo resulta más útil que decir:
«Necesito un gato de 2,000 lb».
Qué enviar al proveedor
Una solicitud de oferta o consulta técnica útil debe incluir:
Datos del remolque
- tipo;
- plano de la lanza en A;
- dimensiones de la sección del bastidor;
- ubicación actual del gato;
- carga vertical real en su punto de apoyo;
- intervalo de alturas de trabajo necesario.
Datos de espacio libre
- vehículo tractor;
- requisitos del portón;
- separación entre portón y acoplador o gato;
- dimensiones de la caja y sentido de apertura;
- otros accesorios de la lanza;
- intervalo de giro o articulación requerido;
- equipos de distribución de peso, cuando proceda.
Requisitos del gato
- montaje central o lateral considerado;
- preferencia por manivela superior o lateral;
- necesidad de giro;
- base o rueda;
- posición de transporte o recogida;
- método de fijación preferido.
Para una conversión lateral, añada una pregunta especialmente importante:
¿Están aprobados este gato y su interfaz para la ubicación propuesta, y qué requisitos estructurales debe cumplir el bastidor?
Es una pregunta mucho más útil que solicitar mayor capacidad.
Visión GOODIN: resuelva la interferencia antes de cambiar las cargas
La primera respuesta a una lanza congestionada no debe ser trasladar automáticamente el gato.
Determine primero si la interferencia procede de:
- su ubicación;
- altura del cuerpo;
- orientación de la manivela;
- posición recogida;
- ubicación de la caja; o
- geometría del vehículo.
Si puede mantenerse el montaje en A y un cambio aprobado de geometría resuelve el conflicto, esa puede ser la especificación más sencilla.
Si el centro es incompatible con el portón, la caja o el espacio de transporte requerido, un gato lateral giratorio o diseñado para desmontarse puede ser válido, pero solo con estructura y envolvente completa verificadas.
El principio fundamental de compra es:
El espacio determina dónde debe estar el gato. La estructura determina si puede estar allí.
Ninguno sustituye al otro.
Una etiqueta de 5,000 lb no convierte un punto arbitrario de la lanza en un soporte de gato para 5,000 lb.
Y un montaje estructuralmente aceptable sigue siendo incorrecto si el portón lo golpea en la primera curva cerrada.
El gato adecuado no es simplemente el más pequeño, resistente o cómodo.
Es la configuración cuya ubicación, recorrido de cargas y espacio total de movimiento encajan con el remolque como un solo sistema.
Envíe el plano de la lanza, la envolvente de funcionamiento y los requisitos de montaje al contactar con GOODIN.
Fuentes y lecturas complementarias
Los documentos se aplican a los modelos que abarcan. Ejemplos y diagramas orientan la selección, no aprueban instalaciones. El manual Bulldog es un documento del fabricante alojado en un archivo externo.
¿Cuánto cabrestante manual necesita realmente? Cómo elegir el tiro y la relación de transmisión para cargar una embarcación
Cómo elegir un gato de recambio para remolque: por qué la misma capacidad no garantiza un montaje directo
Artículo relacionado
