رافعة مركزية أم جانبية: أي ترتيب يناسب ذراع مقطورة مزدحمًا؟
في هذا الدليل

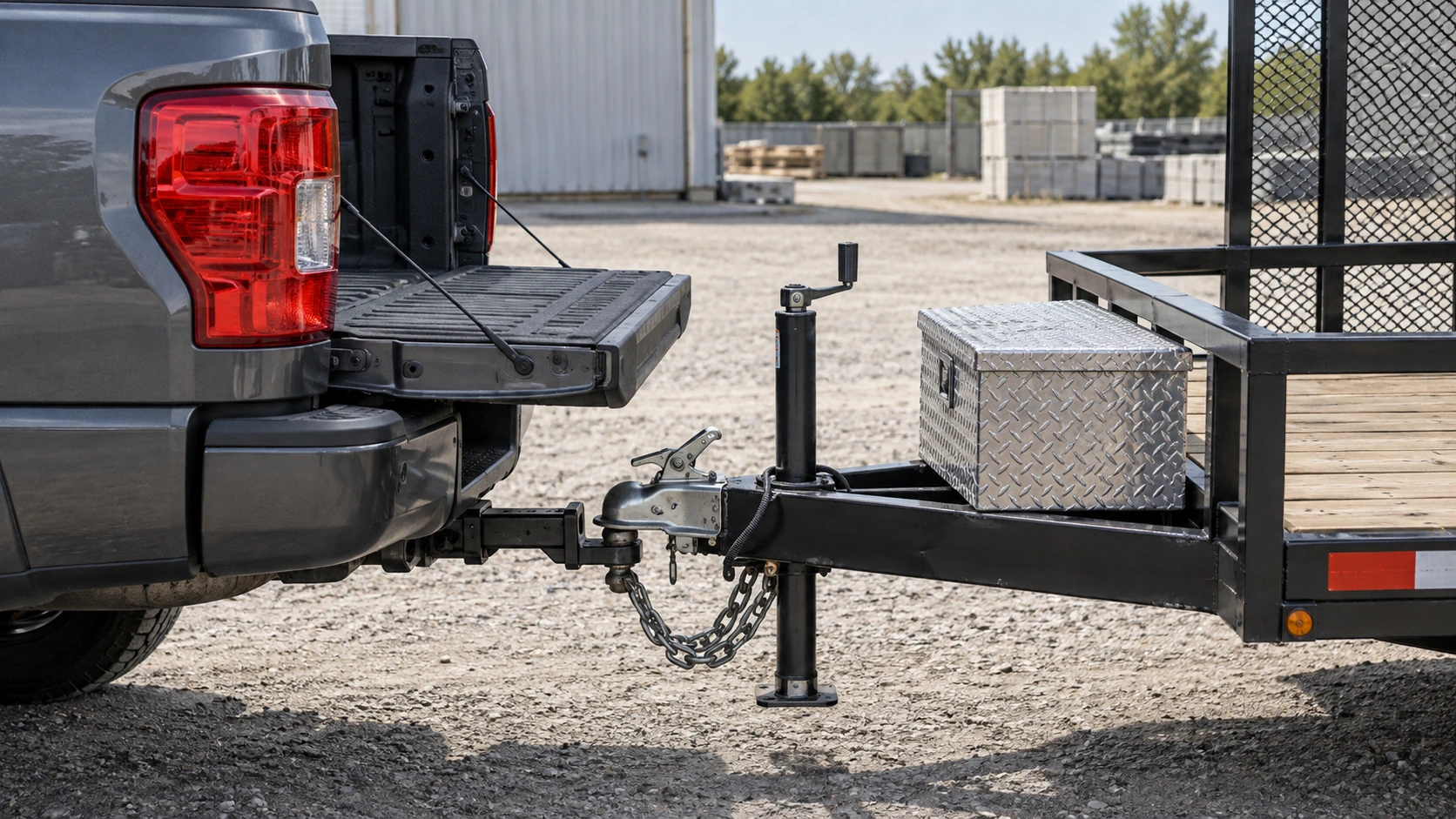

قد تتسع المساحة لرافعة المقطورة تمامًا وهي متوقفة، ومع ذلك يكون موضعها غير مناسب.
قد يظهر التعارض عند إنزال الباب الخلفي للشاحنة، أو أثناء انعطاف حاد فقط. وقد يترك صندوق الأدوات مساحة لأنبوب الرافعة لكنه يمنع دوران المقبض. أما الرافعة القابلة للدوران فقد تبتعد عن الباب وهي عمودية، ثم تصطدم بالصندوق أثناء نقلها إلى وضع السير.
لنتأمل حالتين افتراضيتين عند الشراء.
يفكر مشترٍ في رافعة مصممة للفك لتوفير مساحة للباب الخلفي المنخفض، بما في ذلك أثناء الانعطاف. ويفكر آخر في استبدال الرافعة المركزية على الهيكل المثلث برافعة جانبية سعتها 5,000 lb، ثم يطرح السؤال الأهم: هل يضيف موضع الارتكاز المنحرف التواءً غير مرغوب فيه إلى هيكل المقطورة؟ هذه أمثلة افتراضية وليست روايات موثقة لمالكين.
توضح الحالتان مشكلة الاختيار الحقيقية.
السؤال ليس ببساطة:
أيهما أفضل: الرافعة المركزية أم الجانبية؟
بل هو:
أي ترتيب يتيح جميع نطاقات الحركة المطلوبة، ويظل متوافقًا مع مسار انتقال الحمل الذي صُممت المقطورة لاستيعابه؟
هذا الفرق مهم، لأن التركيب الجانبي قد يحل تعارضًا ويخلق تعارضًا آخر.
إرشاد للاختيار وليس اعتمادًا للتركيب. أكد الرسم الحالي وتعليمات المصنع قبل الطلب أو تغيير الحامل.
حدد نطاق الحركة كاملًا
قبل اختيار الترتيب، توقف عن النظر إلى ذراع سحب المقطورة بوصفه مجموعة قطع منفصلة.
إنه مساحة تركيب واحدة تتشاركها المكونات.
يجب أن تتعايش الرافعة مع:
- قارنة السحب؛
- الباب الخلفي للشاحنة؛
- الجزء الخلفي من هيكل مركبة السحب؛
- صندوق الأدوات؛
- البطارية أو معدات الغاز؛
- الونش والملحقات الأخرى؛
- سلاسل الأمان وجهاز الفرملة عند الانفصال؛
- معدات توزيع الوزن عند استخدامها؛
- الأسلاك؛
- مقبض الرافعة؛
- وموضع الرافعة نفسها عند الطي.
توضح تعليمات Fulton هذا المبدأ: قبل التركيب يجب فحص التعارض مع مركبة السحب وذراع المقطورة والأرض والملحقات، في السكون والحركة، بما يشمل مسار المقبض ودوران الرافعة. [1]
ومن ذلك تنشأ قاعدة مفيدة للاختيار:
لا تختَر الرافعة وفق المساحة التي تشغلها بعد التركيب وحدها؛ بل وفق كامل نطاق التشغيل والسير.
وجود فراغ يبلغ 3 بوصات حول رافعة ثابتة لا يثبت صلاحية التركيب.
أربع مناطق خلوص مختلفة
أسرع طريق إلى قرار غير مناسب هو قياس المكان الذي تستقر فيه الرافعة فقط.

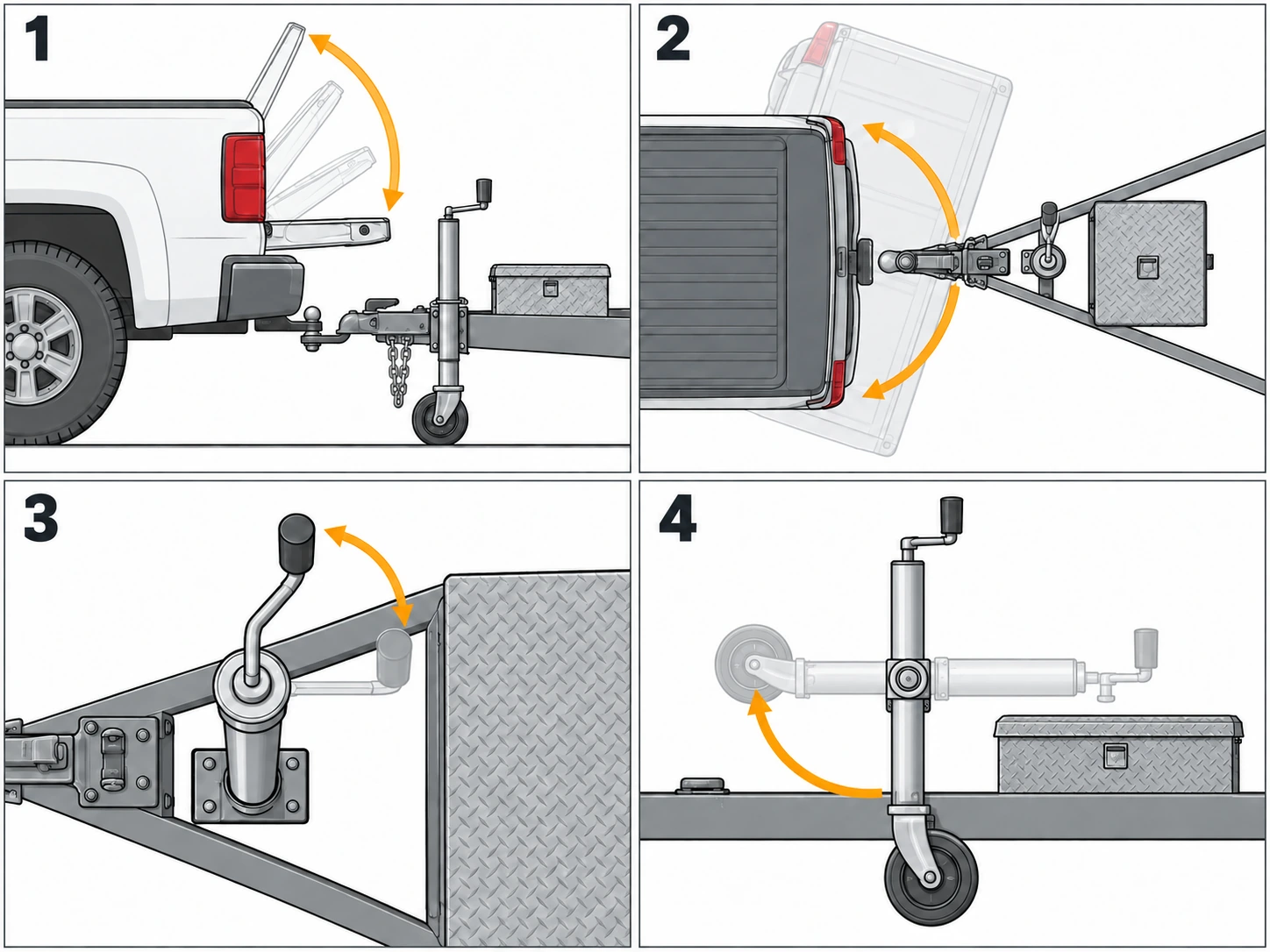

عندما يكون ذراع السحب مزدحمًا، يجب مراجعة أربعة نطاقات منفصلة.
1. خلوص الباب الخلفي والهيكل
بعد ربط المقطورة بالهندسة المعتادة للسير، حدد ما إذا كان الباب يحتاج إلى:
- البقاء مغلقًا أثناء السير؛
- الفتح أثناء الوقوف مع استمرار الربط؛
- البقاء مفتوحًا جزئيًا؛
- أو البقاء منخفضًا بالكامل أثناء الحركة بسبب ترتيب حمولة محدد.
هذه متطلبات مختلفة جدًا.
لا يمنح هذا الدليل إذنًا بالسحب والباب منخفض. اتبع قيود مصنّعي المركبة ووصلة السحب والمقطورة؛ فإذا كانت هذه الحالة غير مسموحة، فلن يجعلها توفر الخلوص مقبولة.
إذا كان الباب يحتاج إلى الفتح في موقع التخييم فقط والمركبة والمقطورة مستقيمتان، فقد يكفي تغيير بسيط لاتجاه المقبض.
أما إذا كان يجب أن يظل منخفضًا أثناء السير، فتزداد صعوبة المسألة، لأن الخلوص يجب أن يبقى كافيًا مع تغير الزاوية بين المركبة والمقطورة.
2. خلوص الانعطاف
لا تظل مركبة السحب والمقطورة دائمًا على خط مستقيم.
عند الانعطاف، تتحرك زاوية الهيكل الخلفية والباب المنخفض عبر مساحة مختلفة بالنسبة إلى ذراع المقطورة.
قد تصبح الرافعة التي لا تلامس الشاحنة عند الاستقامة أول نقطة اصطدام في انعطاف أشد.
لذلك يتطلب مثال الرافعة القابلة للفك مراجعة نطاق الانعطاف، لا مجرد قياس مسافة ثابتة.
في مشروع مصنّع أصلي، يُفضّل تقييم ذلك بالرسومات أو التصميم بمساعدة الحاسوب، وفق نطاق الزوايا المطلوب.
وعند الاستبدال، ينبغي للمشتري على الأقل تحديد أجزاء المركبة التي تقترب من الرافعة وملحقات الذراع مع تغير الزاوية، بدل الاكتفاء بالخلوص في الوضع المستقيم.
استخدم الرسومات أو فحصًا منضبطًا يجريه فني مؤهل. لا تقف بين مركبات متحركة، ولا تضع يديك في نقاط الانحشار، ولا تختبر الخلوص بإحداث تماس فعلي.
3. مساحة تشغيل الرافعة
تحتاج الرافعة أيضًا إلى مساحة كي تعمل.
في نموذج المقبض العلوي، تكون المساحة المهمة فوق الرافعة.
أما المقبض الجانبي فيحتاج إلى حيز جانبي للدوران.
يتطلب نموذج GOODIN LF932-2015 نطاقًا جانبيًا صالحًا للمقبض، ومساحة تسمح للجسم بالدوران بين وضعي العمل والتخزين. [2]
لذلك قد يبتعد صندوق الأدوات عن الأنبوب، لكنه يجعل تشغيل الرافعة مستحيلًا.
4. مساحة التخزين والطي
تضيف الرافعة القابلة للدوران حركة لا توجد في الرافعة المركزية الثابتة: الانتقال إلى وضع السير.
تحقق من:
- الجسم كاملًا؛
- القاعدة أو العجلة؛
- المقبض؛
- محور الدوران؛
- دبوس القفل؛
- الإطار؛
- صندوق الأدوات؛
- تجهيزات القارنة؛
- والخلوص الأرضي بعد الطي.
لا يكفي أن «تدور الرافعة إلى الأعلى».
يجب أن تُكمل الحركة وتُقفل في وضع السير المحدد من الشركة المصنّعة.

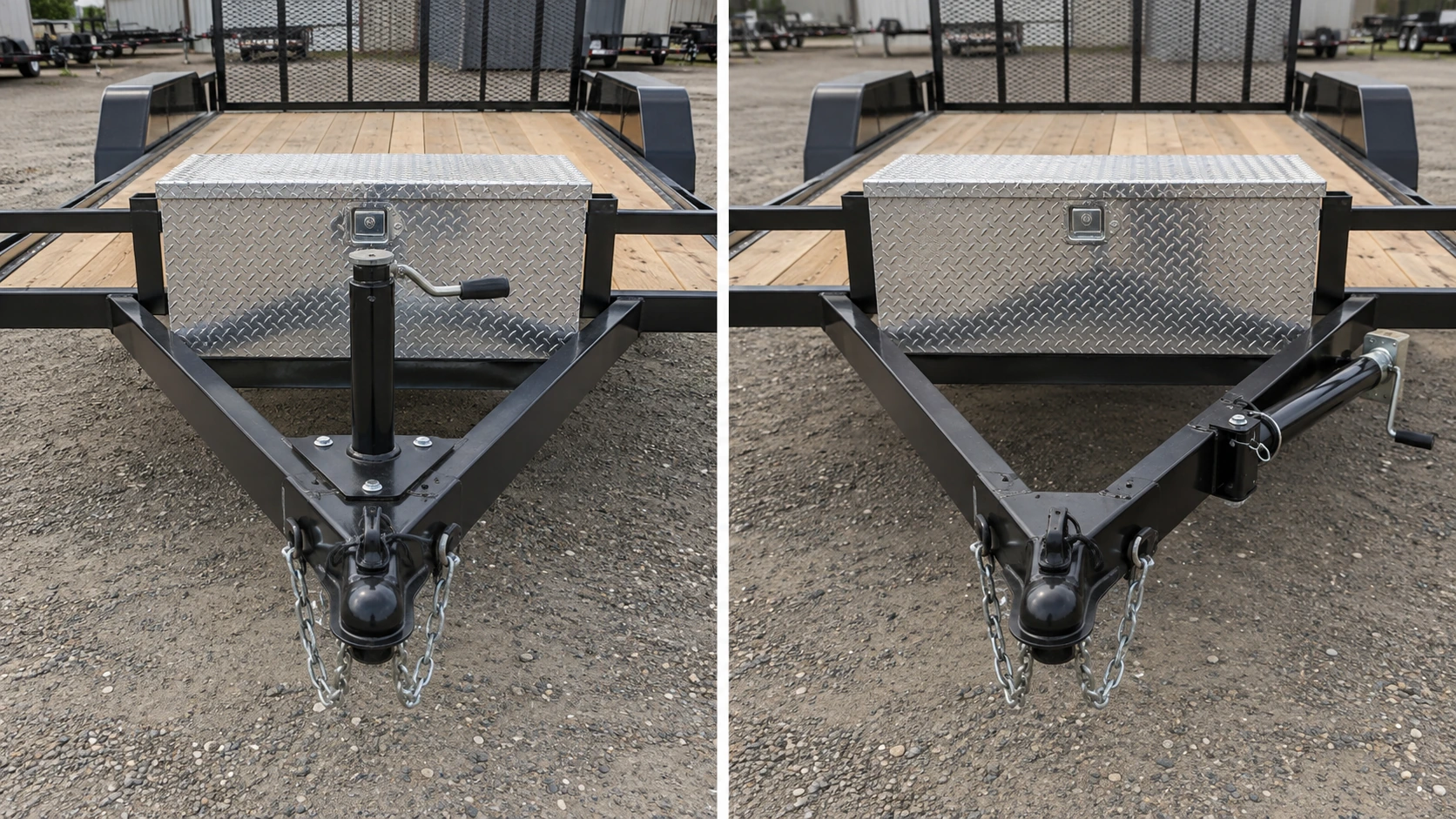

قارن ثلاثة ترتيبات
عمليًا، ينحصر الاختيار على ذراع مزدحم غالبًا في ثلاثة مسارات.
| الترتيب | الميزة المكانية الرئيسية | القيد الرئيسي | يُرفض أو يحتاج تحققًا إضافيًا عندما… |
|---|---|---|---|
| رافعة مركزية على هيكل مثلث | تستخدم الموضع المركزي وتُبقي الارتكاز قريبًا من محور المقطورة | قد يتعارض الجسم العمودي أو المقبض مع الباب أو الصندوق | يمنع الموضع الحالي الحركة المطلوبة للمركبة أو الملحقات |
| رافعة جانبية قابلة للدوران | تُخلي المركز ويمكن طيها أثناء السير | تتطلب هيكلًا جانبيًا مناسبًا ومساحة للمقبض والدوران | لا يوجد اعتماد لملاءمة الإطار أو الحامل لهذا التركيب |
| ترتيب معتمد قابل للفك أو تغيير الاتجاه | قد يحافظ على الهيكل المركزي مع إزالة العائق أثناء السير | يعتمد بشدة على النموذج؛ يجب أن يكون الفك والاتجاه والتثبيت وظائف مصممة | يتطلب الاقتراح تعديلًا يتجاوز تعليمات المصنّع |
لا يوجد خيار أفضل في جميع الحالات.
الترتيب الصحيح يحقق متطلبات المساحة والتشغيل والهيكل في الوقت نفسه.
افحص التثبيت المركزي أولًا
تمر رافعة الهيكل المثلث عبر منطقة التثبيت المركزية أو تُثبت حولها.
توفر GOODIN عائلة مخصصة من هذه الرافعات للتركيبات المركزية المتوافقة. [3]
إذا كانت المقطورة تمتلك بالفعل صفيحة تثبيت مركزية مصممة لهذا الغرض، فإن الحفاظ عليها يقدم ميزة مهمة:
لن تنشئ تلقائيًا مسار حمل جديدًا في هيكل المقطورة لمجرد حل مشكلة فراغ.
هذا لا يعني أن كل رافعة مركزية تناسب كل مقطورة ذات هيكل مثلث.
لا يزال عليك تأكيد:
- قطر الأنبوب؛
- نمط ثقوب البراغي؛
- صفيحة التركيب؛
- ارتفاع الحامل؛
- ارتفاع العمل؛
- موضع المقبض؛
- قطر الجسم؛
- والخلوص أثناء السير.
لكن قبل التخلي عن المركز، حدد الجزء الذي يسبب التعارض فعليًا.
قد لا يكون الجسم هو المشكلة
افترض أن الباب الخلفي يلامس المقبض فقط.
قد لا تكون هناك حاجة لنقل الرافعة كاملة إلى عارضة جانبية.
وفقًا للنموذج، قد تشمل الحلول:
- مقبضًا علويًا بدل الجانبي؛
- اتجاهًا مختلفًا للمقبض الجانبي؛
- رأسًا أقل ارتفاعًا؛
- نموذجًا يسمح مصنّعه بتوجيه الجزء العلوي إلى جهة أخرى؛
- أو نموذجًا آخر معتمدًا يستخدم التثبيت المركزي نفسه.
هذه ليست إمكانية نظرية فقط.
تصف تعليمات رافعة Bulldog الكهربائية للهيكل المثلث نمط تثبيت مزدوجًا يتيح توجيه ذلك النموذج نحو مركبة السحب أو إلى الجانب للتشغيل. لا يعني ذلك إمكان تدوير كل رافعة أو تعديلها بحرية؛ بل يوضح أهمية مراجعة تعليمات النموذج قبل تغيير المقطورة نفسها. [5]
لذلك ينبغي أن تكون سلسلة الاختيار:
تحديد الجزء المتعارض ← فحص حل اتجاه معتمد ضمن التركيب الحالي ← ثم تقييم النقل إذا ظل ضروريًا.
متى يفيد التركيب الجانبي الدوار؟
تغير الرافعة الجانبية القابلة للدوران أمرين معًا.
أولًا، تُبعد مجموعة الدعم عن مركز ذراع السحب.
وثانيًا، تسمح آلية الدوران بنقلها من الوضع العمودي العامل إلى وضع السير.
قد يكون ذلك مفيدًا عندما تلزم المنطقة المركزية من أجل:
- حركة الباب الخلفي؛
- صندوق أدوات للهيكل المثلث؛
- الوصول إلى القارنة؛
- صندوق بطارية؛
- معدات ونش؛
- أو تحسين الخلوص الأرضي.
إذا كانت الرافعة المركزية تحتك بمدخل مرآب أو تسد الباب الخلفي، يستحق الترتيب الجانبي الدوار التقييم، لكن بعد التحقق من ملاءمة الإطار والخلوص الأرضي ومسار الدوران.

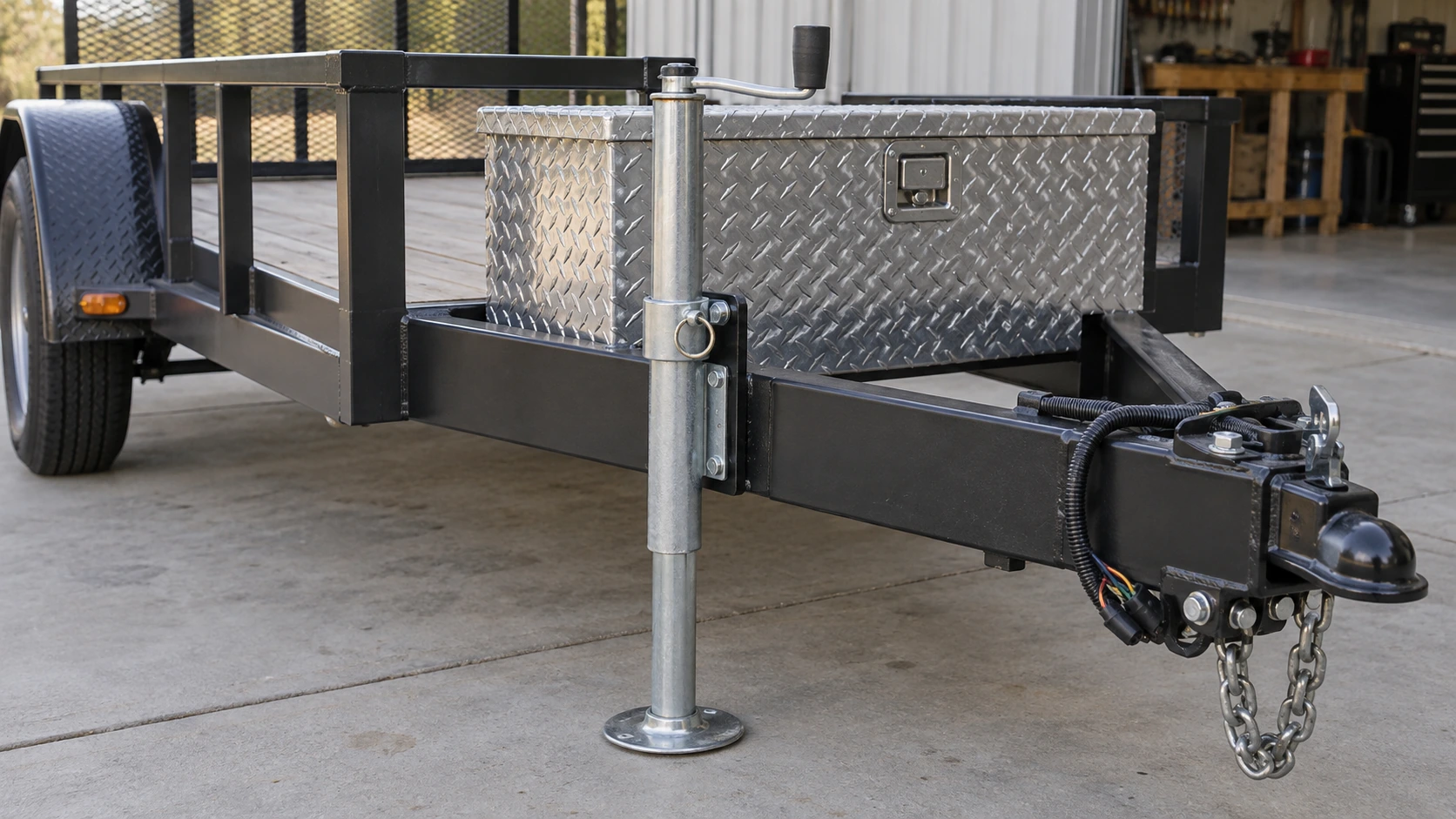

يمثل GOODIN LF932-2015 مثالًا لهذه البنية: رافعة جانبية المقبض قابلة للدوران، بسعة منشورة 2,000 lb وشوط 15 بوصة. كما توضح معلوماتها أن المساحة مطلوبة طوال الحركة إلى وضع التخزين، لا في وضع التشغيل فقط. [2]
لكن كثيرًا من المشترين يتوقفون عند هذه المرحلة مبكرًا.
يرون أن الرافعة تتسع ماديًا في المكان، فيفترضون انتهاء المشكلة.
لم تنتهِ بعد.
الدعم المنحرف يحتاج تحققًا هيكليًا
قد يبدو جانب الهيكل المثلث سطحًا مناسبًا للتثبيت.

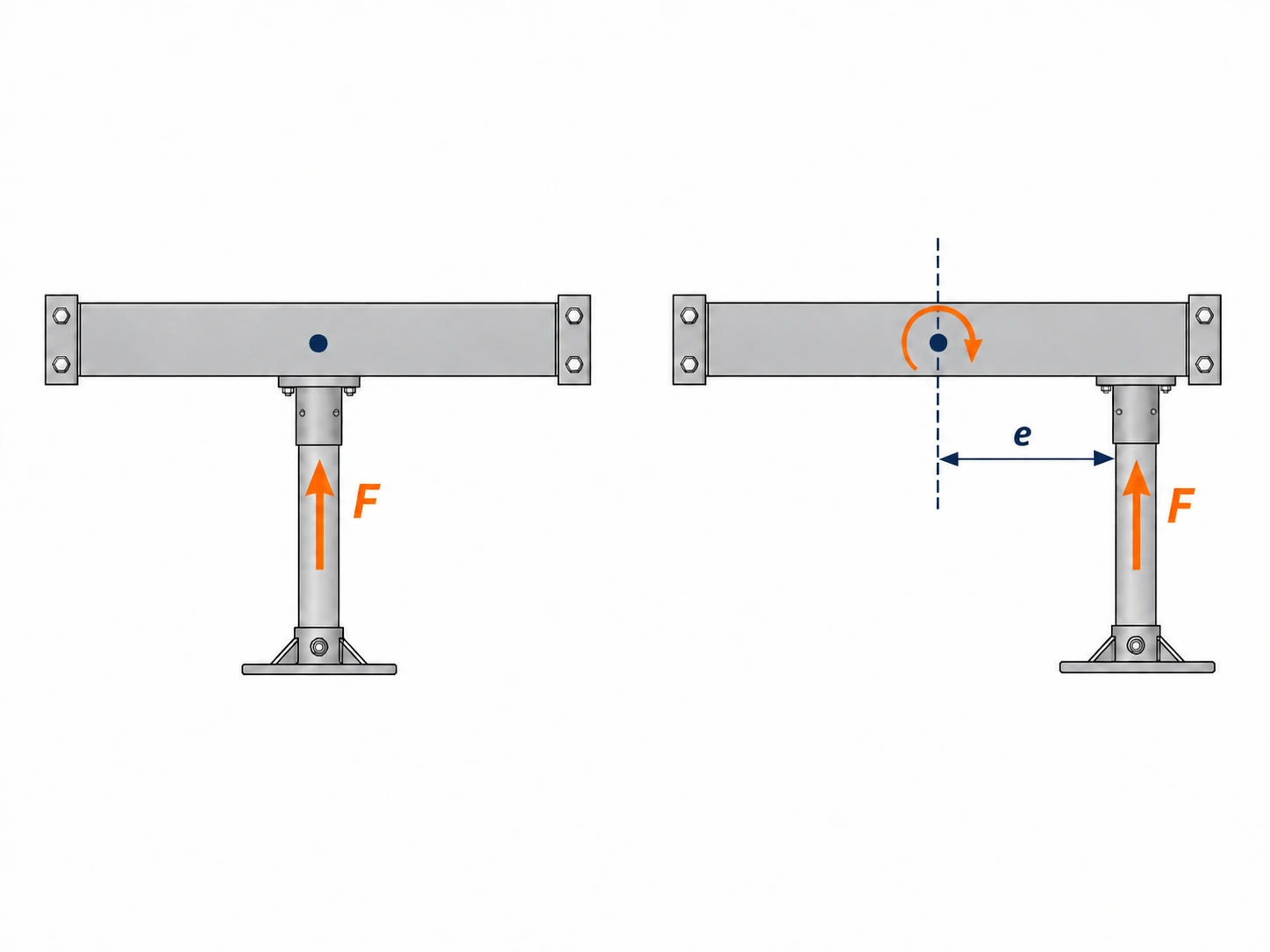

لكن إبعاد الرافعة عن خط المنتصف يغير موضع دخول قوة الدعم إلى الهيكل.
عندما تكون المقطورة غير موصولة، تطبق الرافعة المركزية قوة رأسية قرب المحور الطولي للمقطورة.
وعند نقل ذلك الدعم إلى جانب واحد يصبح الحمل لا مركزيًا.
وهذا يعني أن الهيكل قد يحتاج إلى مقاومة القوة الرأسية وتأثير الالتواء الناتج عن الإزاحة معًا.
لا تحتاج الفكرة الأساسية إلى حساب معقد:
زيادة سعة الرافعة لا تلغي أثر نقل نقطة الدعم.
رافعة 5,000 lb المركبة خارج المركز تظل خارج المركز.
قد تصف سعتها الأكبر أداء الرافعة نفسها، لكنها لا تعتمد تلقائيًا:
- عارضة الهيكل المثلث؛
- الحامل الجديد؛
- اللحامات؛
- واجهة التثبيت بالمشبك؛
- التقوية؛
- أو مقاومة المقطورة لمسار الحمل الجديد.
هذه هي المسألة غير المحسومة في التحويل الافتراضي: المبالغة في سعة الرافعة الجانبية لا تحل وحدها التواء الذراع.
وتطبق GOODIN التمييز نفسه في وثائق LF932-2015: تصنيف 2,000 lb لا يثبت بمفرده ملاءمة الحامل أو إطار المقطورة. [2]
السعة تخص المنتج ولا تعتمد الحامل
ينبغي أن تصبح هذه إحدى قواعد الشراء الأساسية.
لا تستنتج ما يلي:
مثال افتراضي: حمل الذراع = 600 lb ← الرافعة الجانبية = 5,000 lb ← إذن التركيب آمن بالضرورة.
سعة الرافعة وترتيب تثبيتها يجيبان عن سؤالين مختلفين.
الأول يتعلق بالمنتج.
والثاني يتعلق بمسار الحمل الهيكلي كاملًا.
عند الاستبدال، يجب تأكيد الانتقال من حامل مركزي مصمم إلى حامل جديد منحرف بالرجوع إلى الوثائق المناسبة لمصنّعي المقطورة والرافعة.
وفي مشروع تصنيع أصلي، ينبغي إدراج موضع الرافعة والتقوية المحلية وطريقة الربط ضمن تصميم الإطار، لا اتخاذ القرار بعد اكتمال ذراع السحب.
المساحة الجانبية مشتركة أيضًا
من الأخطاء أيضًا افتراض أن النقل إلى الجانب يخلق مساحة مجانية.
إنه يخلق متطلبات مساحة مختلفة.
المقبض الجانبي
يحتاج إلى قوس دوران جانبي خالٍ.
توضح معلومات GOODIN ضرورة إبقاء الصناديق والعارضات والأسلاك والتجهيزات خارج نطاق حركة المقبض. [2]
إذا كان الصندوق سبب النقل، فقِس الوضع مع غطائه مغلقًا ومفتوحًا.
مسار الدوران
يجب أن تدور الرافعة أيضًا.
قد يتطلب النموذج المزود بعجلة حيز تخزين أكبر بكثير مما يوحي به الأنبوب، لأن العجلة والشوكة والمقبض تتحرك جميعها أثناء الدوران.
مثلًا، يتطلب GOODIN LF961-1010L خلوصًا للجسم والعجلة في وضعي العمل والتخزين. [4]
موضع القفل
لا تكون آلية الدوران مفيدة إلا إذا أمكن تعشيق القفل بالكامل بعد الوصول إلى وضع العمل أو السير المحدد.
للتوضيح، وليس باعتباره زاوية قفل عامة: دوران الرافعة 85 درجة قبل اصطدامها بالصندوق لا يعادل وصولها إلى وضع 90 درجة المقرر وقفلها فيه.
الصندوق يحتاج قياسين
يمتلك صندوق أدوات الذراع نطاق حركة خاصًا به.
القياس الأول واضح:
هل يتسع الصندوق فعليًا بجانب الرافعة؟
أما الثاني فكثيرًا ما يُنسى:
هل يبقى فتح الصندوق واستخدامه ممكنًا بعد تركيب الرافعة؟
قد تتعارض الرافعة مع:
- حركة الغطاء؛
- الوصول إلى المزلاج؛
- مساحة يد المستخدم؛
- تشغيل المقبض؛
- أو إخراج الأشياء من الصندوق.
لذلك يقيم الترتيب الصحيح الصندوق والرافعة معًا.
وهذا مهم خصوصًا في الهيكل المثلث، لأن العرض المتاح يتغير باستمرار مع تقارب العارضتين نحو القارنة.
بالنسبة للمصنّع الأصلي، يُفضّل جمع حدود الصندوق وقوس الغطاء ونطاق الرافعة وخلوص مركبة السحب في رسم توزيع واحد.
لا تنسَ معدات توزيع الوزن
في بعض مقطورات السفر ونقل المعدات، لا تكون الرافعة وحدها التي تنافس على مساحة العارضة.
قد تحتاج أنظمة توزيع الوزن إلى حوامل على امتداد الهيكل المثلث.
الرافعة التي تلائم إطارًا فارغًا قد تشغل المنطقة اللازمة لتلك الحوامل لاحقًا.
يحدد دليل Equal-i-zer مواضع حوامل خاصة بالنموذج ويتناول العوائق القريبة. والنتيجة التصميمية واضحة: يجب فحص الرافعة وحوامل وصلة السحب في الرسم نفسه، لا اعتماد كل منها منفردًا. [6]
لذلك يشمل قرار التركيب الجانبي جميع تجهيزات السحب الدائمة، لا الرافعة والصندوق وحدهما.
استخدم نظامًا مصممًا للفك
يمكن لرافعة مصممة خصيصًا للفك أن تعالج مشكلة المساحة بطريقة مختلفة.
بدل نقل نقطة الدعم دائمًا، تُزال الرافعة من نطاق السير بعدما تتوقف عن حمل المقطورة وتصبح المقطورة مدعومة بأمان وفق تعليمات النظام.
في المثال التوضيحي، الهدف هو إفساح المجال للباب المنخفض دون استخدام وصلة إطالة للسحب. لكن هذا الهدف لا يثبت السماح بالسير والباب منخفض في ذلك الترتيب.
الكلمة المهمة هي «مصممة» لهذا الغرض.
لا تُنشئ ترتيبًا قابلًا للفك بمجرد إزالة براغٍ أو دبابيس أو عناصر إنشائية من رافعة لم تُصمم للفك المتكرر.
ينبغي أن يحدد المنتج ونظام تركيبه:
- طريقة توصيل الرافعة؛
- كيفية احتجازها؛
- متى يجوز فكها؛
- ما إذا كانت أجزاء تبقى على المقطورة؛
- كيفية انتقال الحمل عبر الحامل؛
- وكيفية تأمين النظام أثناء السير.
تحذر وثائق Fulton من التعديلات غير المعتمدة، وتحدد محاور الدوران وترتيبات الربط الخاصة بكل نموذج. [1]
إذن فالحل القابل للفك ترتيب مستقل، وليس حيلة باستخدام مثبتات عامة.
قرار الاختيار في سبع خطوات
عندما يكون ذراع السحب مزدحمًا، لا تبدأ بقرار مسبق بأنك تريد رافعة جانبية.
اتبع الترتيب التالي.
الخطوة 1: تحديد التعارض الفعلي
سجل بدقة ما يصطدم بماذا:
- الباب مع جسم الرافعة؛
- الباب مع المقبض؛
- الصندوق مع المقبض؛
- الصندوق مع مسار الطي؛
- الرافعة مع سطح الطريق؛
- الرافعة مع حوامل توزيع الوزن؛
- أو عدة حالات معًا.
عبارة عامة مثل «المكان ضيق» لا تكفي للاختيار.
الخطوة 2: تحديد وقت حدوثه
افصل بين:
التعارض أثناء السكون
وبين:
التعارض أثناء الانعطاف أو السير.
الباب الذي يمر بحرية عند الوقوف قد يدخل نطاق الرافعة مع تغير زاوية الربط.
وبالعكس، إذا لم يلزم فتحه إلا أثناء الوقوف والاستقامة، فقد لا تحتاج إلى نقل الرافعة كاملة.
الخطوة 3: اختبار إمكان الحفاظ على التثبيت المركزي
راجع البدائل المعتمدة ضمن البنية نفسها:
- نوع مقبض مختلف؛
- اتجاه آخر مسموح؛
- جسم أصغر؛
- هندسة مختلفة لارتفاع العمل.
إذا حل أحدها المشكلة، فقد تتجنب تركيبًا جديدًا على العارضة الجانبية.
الخطوة 4: رسم موضع التركيب الجانبي المقترح
إذا بقي النقل ضروريًا، قِس:
- أبعاد مقطع الإطار؛
- طول الجزء المستقيم المتاح؛
- موضع الحامل؛
- خلوص المقبض؛
- نصف قطر الدوران؛
- الوضع العمودي المقفل؛
- وضع السير المقفل؛
- خلوص القاعدة أو العجلة؛
- نطاق الصندوق؛
- تجهيزات وصلة السحب؛
- والأسلاك.
لا تطلب الرافعة لمجرد أن حاملها يبدو كبيرًا بما يكفي.
تعليمات Fulton لبعض الرافعات الدوارة المثبتة بالبراغي تحدد مقاسات أنابيب الإطار وترتيبات الربط. ولذلك فالملاءمة متغير خاص بالنموذج، وليست خاصية عامة لكلمة «مثبت بالبراغي». [1]
الخطوة 5: تأكيد مسار الحمل الجديد
هذه بوابة التحقق الهيكلي.
إذا صُممت المقطورة لدعم مركزي وأردت الآن تحميل عارضة جانبية، فاحصل على تأكيد مناسب بشأن:
- موضع التثبيت؛
- طريقة الربط؛
- مقطع الإطار المحلي؛
- التقوية المطلوبة إن وجدت؛
- حامل الرافعة؛
- وحمل التشغيل المقصود.
إذا تعذر التأكيد، فلا تجعل الراحة المكانية وحدها سبب اعتماد الموقع الجانبي.
الخطوة 6: فحص الارتفاع بعد تغيير الموضع
قد يغير النقل الجانبي أيضًا منسوب نقطة التثبيت.
وهذا يؤثر مباشرة في:
- أقل ارتفاع في وضع العمل؛
- أقصى ارتفاع للعمل؛
- الخلوص اللازم للقارنة؛
- والخلوص أثناء السير.
تظل قاعدة الاختيار السابقة صالحة:
لا يكون الترتيب مقبولًا إلا إذا غطى نطاق ارتفاعه بعد التركيب احتياج المقطورة الحقيقي.
الخطوة 7: اعتماد نطاق السير كاملًا
أخيرًا، تحقق من المقطورة في وضع السير.
للرافعة المركزية، تحقق من الانكماش الكامل.
وللدورانية، تحقق من اتجاه التخزين الكامل والقفل الإيجابي.
وللقابلة للفك، تحقق من حالة السير التي يحددها المصنّع.
ثم راجع الخلوص مع مركبة السحب عبر كامل نطاق الأوضاع المطلوبة.
جدول مطابقة الترتيبات
يمكن تحويل القرار النهائي إلى جدول عملي لاستبعاد الخيارات غير المناسبة.
| المتطلب | المركزية على هيكل مثلث | الجانبية الدوارة | القابلة للفك أو تغيير الاتجاه المعتمدة |
|---|---|---|---|
| وجود حامل مركزي مصمم | مرشح قوي | تتطلب مراجعة تركيب جديد | قد تحافظ على المركز |
| الجسم يسد الباب الخلفي | قد تبقى المشكلة | غالبًا تتيح فراغًا أكبر بالمركز | فعالة إذا صُممت للفك |
| المقبض وحده يسبب التعارض | افحص بديل المقبض أو الاتجاه أولًا | قد تكون غير ضرورية | قد يحل اتجاه خاص بالنموذج المشكلة |
| الصندوق يحتل المنطقة الوسطى الخلفية | قد يصعب الترتيب | يمكن وضع الرافعة بجانبه | حسب النظام |
| أقصى خلوص أرضي | تحتاج إلى انكماش كافٍ | تخرج المجموعة من الوضع العمودي | قد تزيل العائق |
| مساحة جانبية محدودة | غالبًا أفضل مرشح | قد لا تناسب | حسب الوصلة المركزية |
| حوامل توزيع الوزن على العارضات | تحافظ عادة على المساحة الجانبية | تعارض محتمل | حسب التصميم |
| غياب تأكيد هيكلي للجانب | الإبقاء على الأصلي أسهل تبريرًا | لا تستنتج الاعتماد من السعة | استخدم ترتيبًا متحققًا فقط |
| قبول المستخدم للفك المتكرر | لا ينطبق | غير مطلوب عادة | قد يكون مناسبًا |
| المقطورة ما زالت في التصميم | يمكن تضمين المركز في التصميم | يمكن تصميم الإزاحة والتقوية من البداية | يمكن إنشاء واجهة خاصة عن قصد |
الجدول ليس ترتيبًا من الأفضل إلى الأسوأ.
إنه وسيلة لاستبعاد البنى التي لا تحقق متطلبات التطبيق.
حدد المخطط لا السعة وحدها
تقدم GOODIN منتجات لكلا جانبي قرار الترتيب.
تضم عائلتها المركزية نماذج يدوية للتركيبات المتوافقة على ذراع السحب. [3]
وفي الاستخدام الجانبي، يمثل LF932-2015 بنية المقبض الجانبي والدوران؛ وتضيف النماذج المزودة بعجلة مثل LF961-1010L متطلبات أخرى للتخزين وخلوص العجلة. [4]
هذا لا يعني اختيار المنتج من اسم العائلة وحده.
يجب أن يتضمن الاستفسار مخطط المقطورة.
في هذه المشكلة، يكون الرسم أكثر فائدة من القول:
«أحتاج رافعة سعتها 2,000 lb».
ما الذي ترسله للمورد؟
ينبغي أن يتضمن طلب عرض السعر أو الاستفسار الفني المفيد ما يلي.
معلومات المقطورة
- نوع المقطورة؛
- رسم ذراع السحب أو الهيكل المثلث؛
- أبعاد مقطع الإطار؛
- موضع الرافعة الحالي؛
- الحمل الرأسي الحقيقي عند موضعها؛
- نطاق ارتفاع العمل المطلوب.
معلومات الخلوص
- مركبة السحب؛
- متطلبات الباب الخلفي؛
- المسافة بين الباب والقارنة أو الرافعة؛
- أبعاد الصندوق واتجاه فتح غطائه؛
- الملحقات الأخرى على الذراع؛
- نطاق الانعطاف أو زوايا الربط المطلوبة؛
- معدات توزيع الوزن إن وُجدت.
متطلبات الرافعة
- الترتيب المركزي أو الجانبي قيد الدراسة؛
- تفضيل المقبض العلوي أو الجانبي؛
- الحاجة إلى الدوران؛
- الحاجة إلى قاعدة أو عجلة؛
- وضع السير أو التخزين؛
- طريقة التثبيت المفضلة.
وعند التحويل إلى الجانب، أضف سؤالًا بالغ الأهمية:
هل هذه الرافعة وواجهة تثبيتها مناسبتان ومعتمدتان للموقع المقترح على الإطار، وما المتطلبات الهيكلية الواجب استيفاؤها في المقطورة؟
هذا أنفع بكثير من طلب سعة أكبر فحسب.
رؤية GOODIN: حل التعارض قبل تغيير مسار الحمل
أفضل استجابة أولى لازدحام الذراع ليست نقل الرافعة تلقائيًا.
حدد أولًا ما إذا كان التعارض ناتجًا عن:
- موقع الرافعة؛
- ارتفاع الجسم؛
- اتجاه المقبض؛
- وضع التخزين؛
- موضع الصندوق؛
- أو هندسة مركبة السحب.
إذا أمكن الإبقاء على التثبيت المركزي وحل التعارض بتغيير معتمد في هندسة الرافعة، فقد يكون ذلك مواصفة أبسط.
إذا كان المركز غير متوافق أساسًا مع الباب أو الصندوق أو نطاق السير المطلوب، فقد يكون التركيب الجانبي الدوار أو النظام المصمم للفك اتجاهًا صحيحًا، لكن بعد التحقق من هيكل التثبيت ونطاق التشغيل كاملًا فقط.
مبدأ الشراء الأساسي هو:
الخلوص يحدد المكان الذي تحتاج الرافعة إلى أن تكون فيه. والهيكل يحدد ما إذا كان مسموحًا أن تُركب فيه.
لا يحل أحدهما محل الآخر.
ملصق 5,000 lb لا يحول نقطة عشوائية على الذراع إلى حامل رافعة بسعة 5,000 lb.
والحامل المقبول هيكليًا يظل اختيارًا خاطئًا إذا اصطدم به الباب في أول انعطاف حاد.
إذن فالرافعة المناسبة ليست ببساطة الأصغر أو الأقوى أو الأسهل.
إنها الترتيب الذي يتوافق فيه موضع التثبيت ومسار الحمل وكامل الحركة مع المقطورة كنظام واحد.
أرفق مخطط الذراع ونطاق التشغيل ومتطلبات التثبيت عند التواصل مع GOODIN.
المصادر وقراءات إضافية
تنطبق وثائق المصنّع على النماذج المشمولة. الأمثلة والرسومات للاختيار وليست اعتمادًا للتركيب. دليل Bulldog وثيقة كتبها المصنّع وتستضيفها جهة أرشفة خارجية.
ما قدرة الونش اليدوي التي تحتاجها فعلًا؟ اختيار قوة السحب ونسبة النقل لتحميل القارب
اختيار رافعة بديلة للمقطورة: لماذا لا تضمن الحمولة المتطابقة تركيبًا مباشرًا؟
مقالات لها صلة
