Macaco central em A ou lateral: qual configuração cabe numa lança de reboque congestionada?

Orientação para seleção, não aprovação de instalação. Confirme o desenho atual e as instruções dos fabricantes antes de encomendar ou alterar um suporte.

Mapeie todo o espaço de movimento

Antes de escolher a configuração, pare de tratar a lança como um conjunto de componentes independentes.

Ela é uma única área de instalação compartilhada.

O macaco precisa coexistir com:

• o engate;
• a tampa traseira da picape;
• a carroceria traseira do veículo trator;
• a caixa de ferramentas da lança;
• baterias ou equipamentos de gás;
• guincho ou outros acessórios;
• correntes de segurança e dispositivo de frenagem de emergência;
• equipamentos de distribuição de peso, quando utilizados;
• fiação;
• manivela do macaco; e
• a própria posição recolhida do macaco.

As instruções da Fulton explicitam esse princípio: antes da montagem, é preciso verificar interferências com veículo trator, lança, solo e acessórios, tanto parado quanto em movimento, incluindo os espaços percorridos pela manivela e pelo mecanismo giratório. [1]

Isso estabelece uma regra útil para a seleção:

Não escolha o macaco apenas pelo espaço ocupado após a instalação. Considere todo o espaço necessário ao funcionamento e ao transporte.

Uma folga de 3 polegadas em torno de um macaco parado não comprova que a instalação funciona.

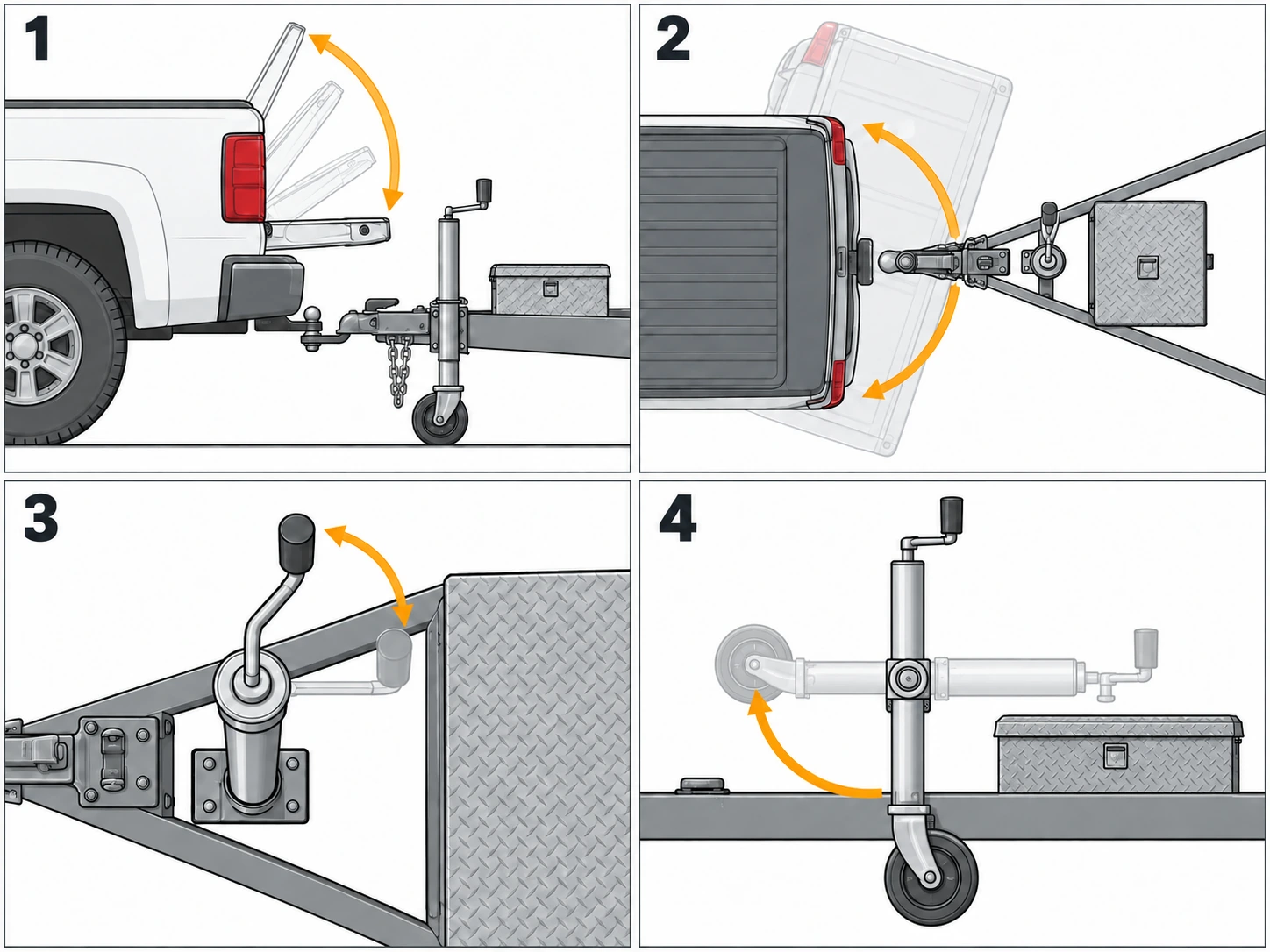

Quatro zonas diferentes de folga

A maneira mais rápida de tomar uma decisão ruim é medir apenas onde o macaco fica.

Numa lança congestionada, quatro espaços de movimento precisam ser analisados separadamente.

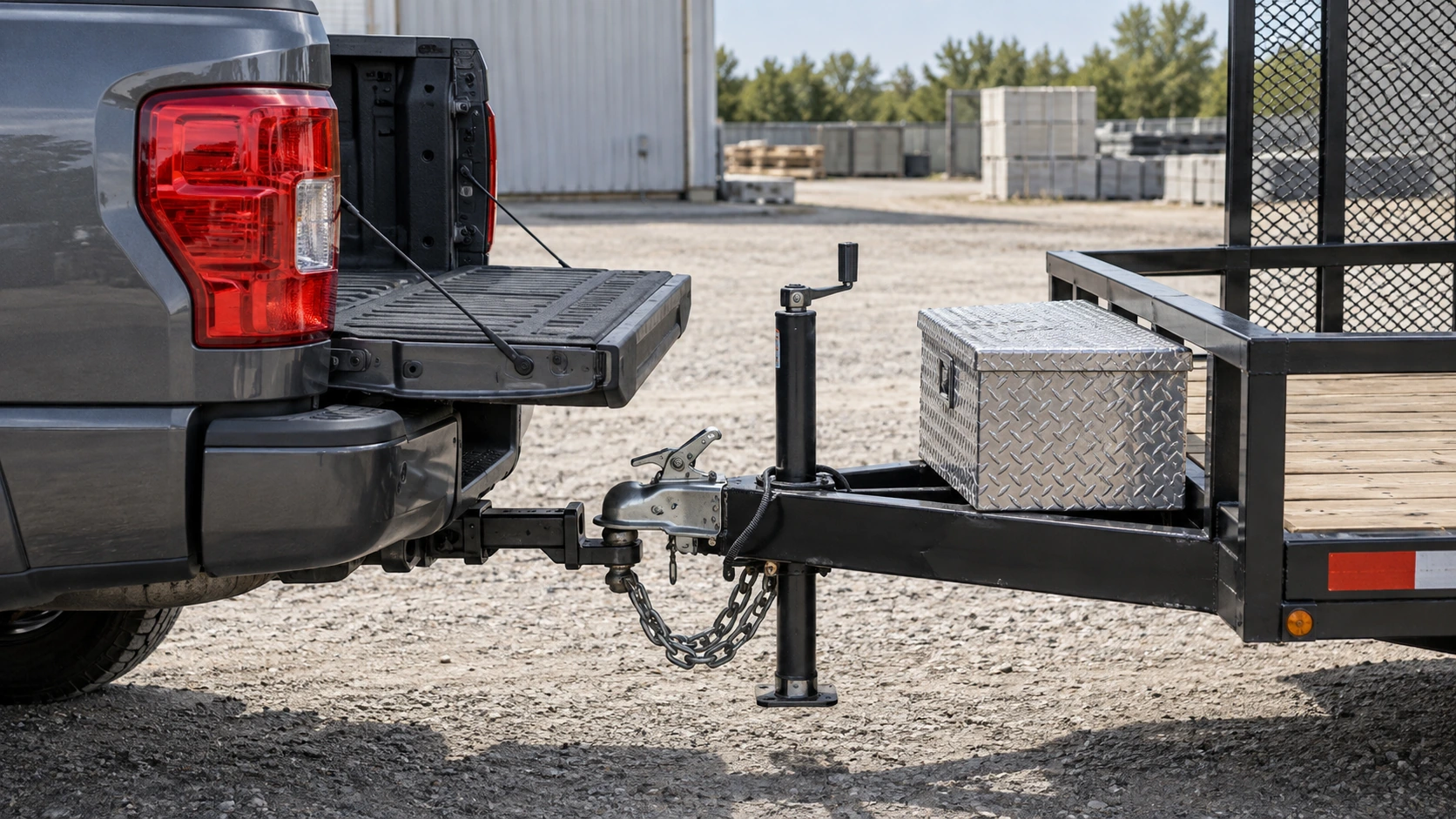

1. Folga para a tampa traseira e a carroceria

Com o reboque acoplado na geometria normal de transporte, determine se a tampa precisa:

• permanecer fechada durante o transporte;
• abrir com o conjunto estacionado, mas ainda acoplado;
• permanecer parcialmente aberta;
• ou ficar totalmente abaixada durante o deslocamento por causa de uma carga específica.

Essas exigências são muito diferentes.

Este guia não autoriza rebocar com a tampa abaixada. Respeite as restrições dos fabricantes do veículo, engate e reboque; se essa condição de circulação não for permitida, uma folga suficiente não a torna aceitável.

Se a tampa só precisa abrir no acampamento, com o conjunto alinhado, uma pequena mudança na orientação da manivela pode resolver o problema.

Se precisa permanecer abaixada em movimento, a questão é mais exigente: a folga deve continuar adequada enquanto picape e reboque se articulam.

2. Folga nas curvas

O veículo trator e o reboque não permanecem alinhados.

Durante uma curva, o canto traseiro do veículo e a tampa abaixada percorrem áreas diferentes em relação à lança.

Um macaco que não toca a picape em linha reta pode ser o primeiro ponto de contato numa curva mais fechada.

Por isso, o cenário do macaco removível exige verificar o espaço varrido nas curvas, não apenas uma distância estática.

Num projeto OEM, o ideal é avaliar isso em desenhos ou CAD, considerando a faixa de articulação prevista.

Numa substituição, o comprador deve ao menos identificar quais partes do veículo se aproximam do macaco e dos acessórios conforme o ângulo muda, em vez de medir somente em linha reta.

Use desenhos ou uma inspeção controlada por instalador qualificado. Não fique entre veículos em movimento, não coloque as mãos em pontos de esmagamento e não provoque contato para testar a folga.

3. Espaço para operar o macaco

O macaco também precisa de espaço para funcionar.

Num modelo de manivela superior, o espaço importante fica acima dele.

Num modelo de manivela lateral, é necessária folga lateral para a rotação.

O LF932-2015 da GOODIN exige espaço lateral utilizável para a manivela e folga para o corpo girar entre as posições de trabalho e transporte. [2]

Assim, a caixa de ferramentas pode liberar o tubo, mas tornar o macaco inutilizável.

4. Espaço para recolher o macaco

Um macaco giratório acrescenta um movimento que um modelo central fixo não possui: a transição para a posição de transporte.

Verifique:

• o corpo completo do macaco;
• sapata ou roda;
• manivela;
• pivô;
• pino de trava;
• chassi;
• caixa de ferramentas;
• componentes do engate; e
• distância ao solo depois de recolhido.

Não basta que o macaco “gire para cima”.

Ele precisa completar o movimento e travar na posição de transporte definida pelo fabricante.

Compare três configurações

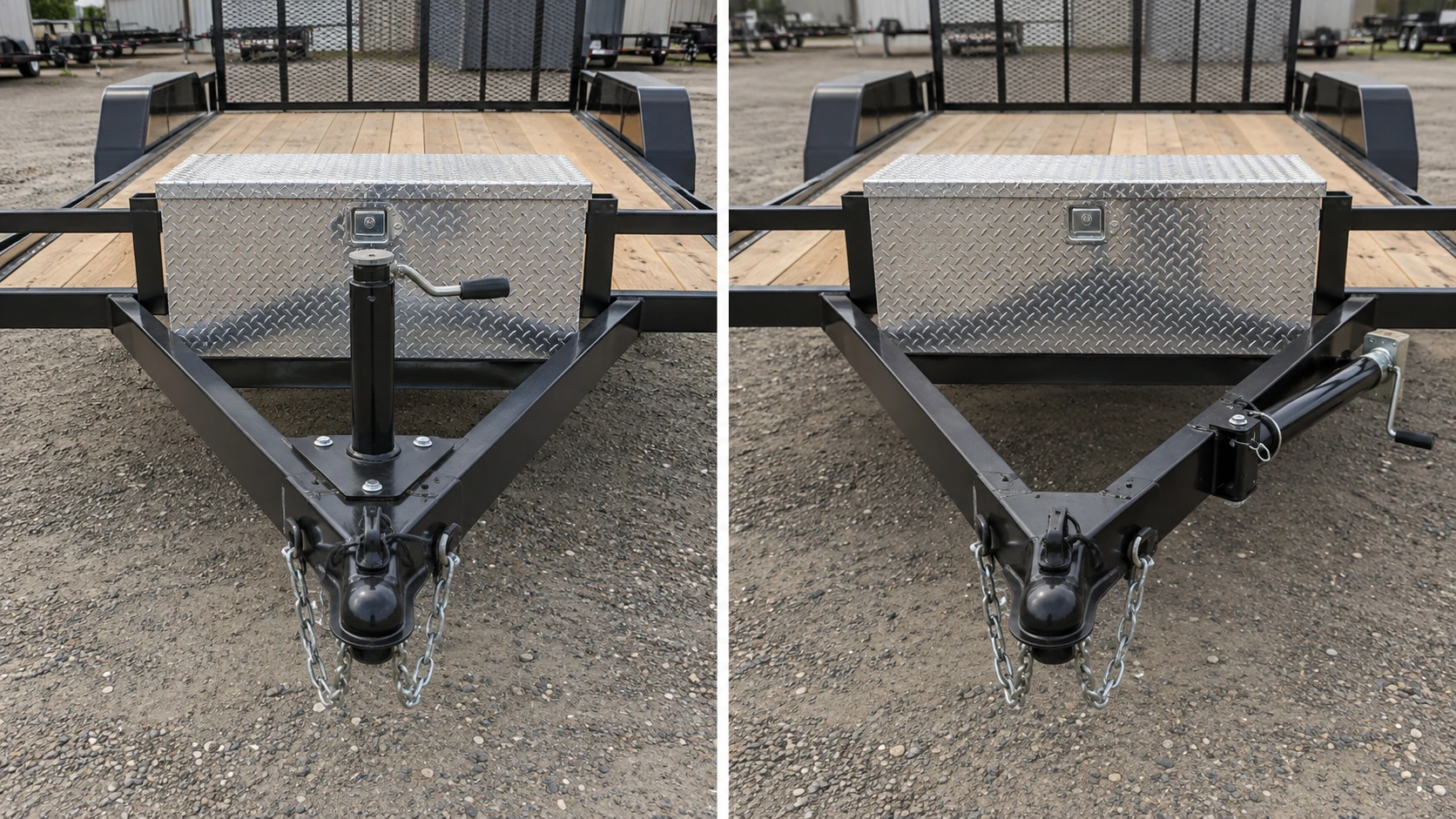

Numa lança congestionada, a decisão prática costuma se resumir a três caminhos.

Nenhuma opção é universalmente melhor.

A configuração correta atende simultaneamente aos requisitos de espaço, operação e estrutura.

Verifique primeiro o suporte central

Um macaco para lança em A atravessa ou se fixa à região central de montagem da lança.

A GOODIN possui uma família específica desses macacos para instalações centrais compatíveis. [3]

Se o reboque já tem uma placa central prevista em projeto, conservar essa arquitetura oferece uma vantagem importante:

você não cria automaticamente um novo caminho de carga na estrutura apenas para resolver um problema de folga.

Isso não significa que qualquer macaco em A sirva em qualquer reboque em A.

Ainda é necessário confirmar:

• diâmetro do tubo;
• padrão de furação;
• placa de montagem;
• altura do suporte;
• altura de trabalho;
• posição da manivela;
• diâmetro do corpo; e
• folga durante o transporte.

Antes de abandonar o ponto central, identifique exatamente qual parte do macaco atual causa a interferência.

Às vezes o corpo não é o problema

Considere uma tampa que toca somente a manivela.

Transferir o macaco inteiro para outra longarina pode ser desnecessário.

Soluções possíveis, conforme o modelo, incluem:

• acionamento superior em vez de lateral;
• outra orientação da manivela lateral;
• cabeçote mais baixo;
• modelo cujo fabricante permita orientar a parte superior em outra direção; ou
• outro modelo aprovado que use o mesmo suporte central.

Não é apenas uma possibilidade teórica.

A documentação do macaco elétrico em A da Bulldog descreve um padrão duplo de montagem que permite posicionar aquele modelo voltado para o veículo ou para operação lateral. Isso não autoriza girar ou modificar qualquer macaco em A; mostra por que consultar as instruções específicas antes de alterar o reboque. [5]

A sequência de compra deve, portanto, ser:

identificar o componente que interfere → verificar se a arquitetura existente oferece uma orientação aprovada → só então avaliar a mudança de local.

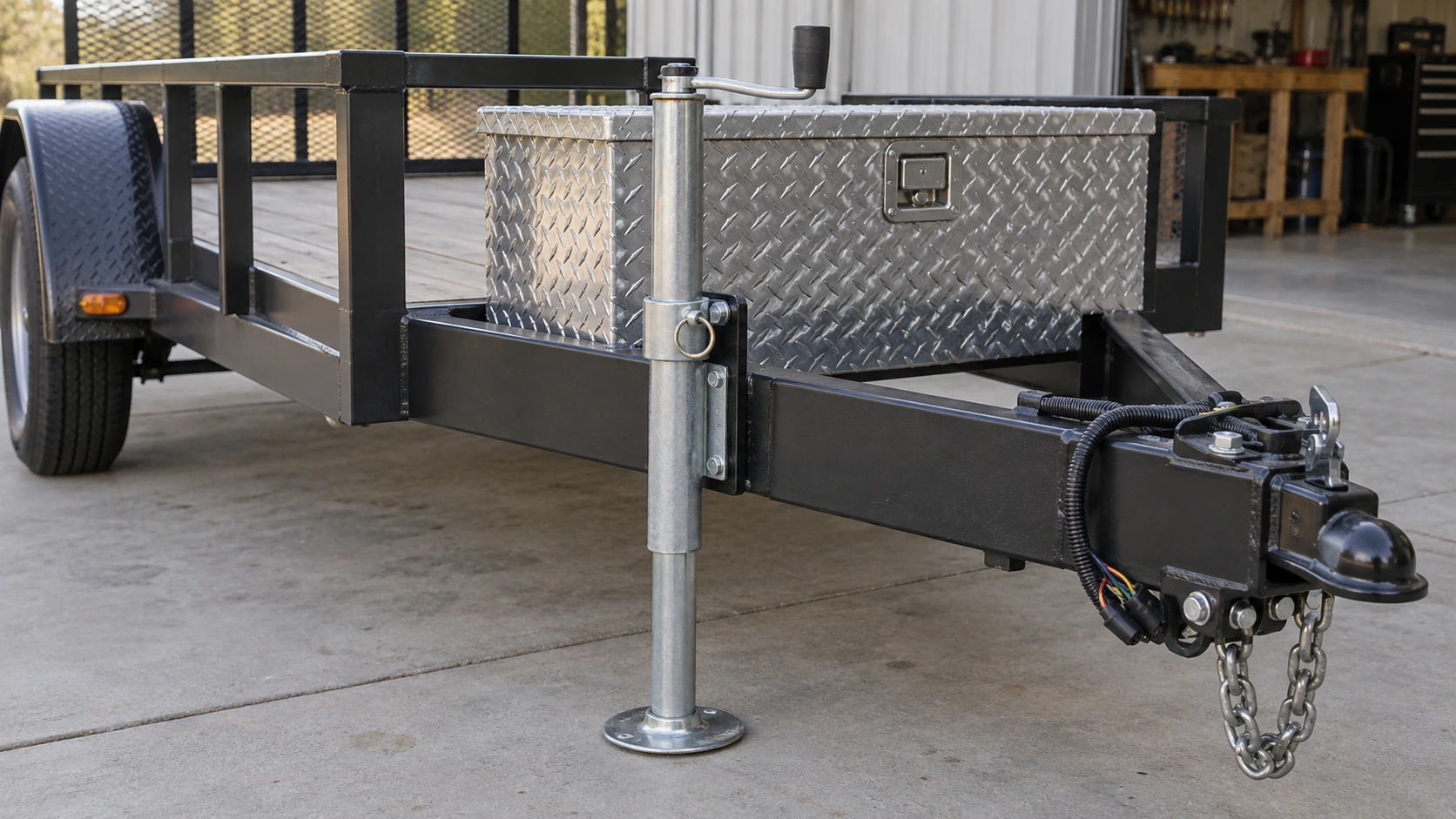

Quando o lateral giratório faz sentido

Um macaco lateral giratório muda duas coisas ao mesmo tempo.

Primeiro, desloca o conjunto de apoio para fora do centro da lança.

Segundo, o mecanismo giratório permite retirar o macaco da posição vertical de trabalho durante o transporte.

Essa combinação pode ser útil quando a área central é necessária para:

• movimentar a tampa traseira;
• instalar uma caixa de ferramentas em A;
• acessar o engate;
• acomodar uma caixa de bateria;
• instalar um guincho; ou
• obter distância ao solo.

Se o macaco central arrasta numa entrada de garagem ou bloqueia a tampa, vale avaliar a configuração lateral giratória — mas somente depois de verificar encaixe no chassi, distância ao solo e espaço de rotação.

O LF932-2015 da GOODIN exemplifica essa arquitetura: é um macaco giratório de manivela lateral, capacidade publicada de 2,000 lb e curso de 15 polegadas. Sua documentação também explicita a limitação importante: é necessário espaço não só na posição de operação, mas em toda a rotação até o recolhimento. [2]

É aqui, porém, que muitos compradores encerram a análise cedo demais.

Veem que o macaco lateral cabe fisicamente e supõem que o problema está resolvido.

Não está.

Apoio deslocado exige confirmação estrutural

A lateral de uma lança em A pode parecer uma superfície conveniente para montagem.

Estruturalmente, entretanto, afastar o macaco da linha central muda o ponto de entrada da força de apoio.

Com o reboque desacoplado, um macaco central aplica apoio vertical próximo ao eixo longitudinal do conjunto.

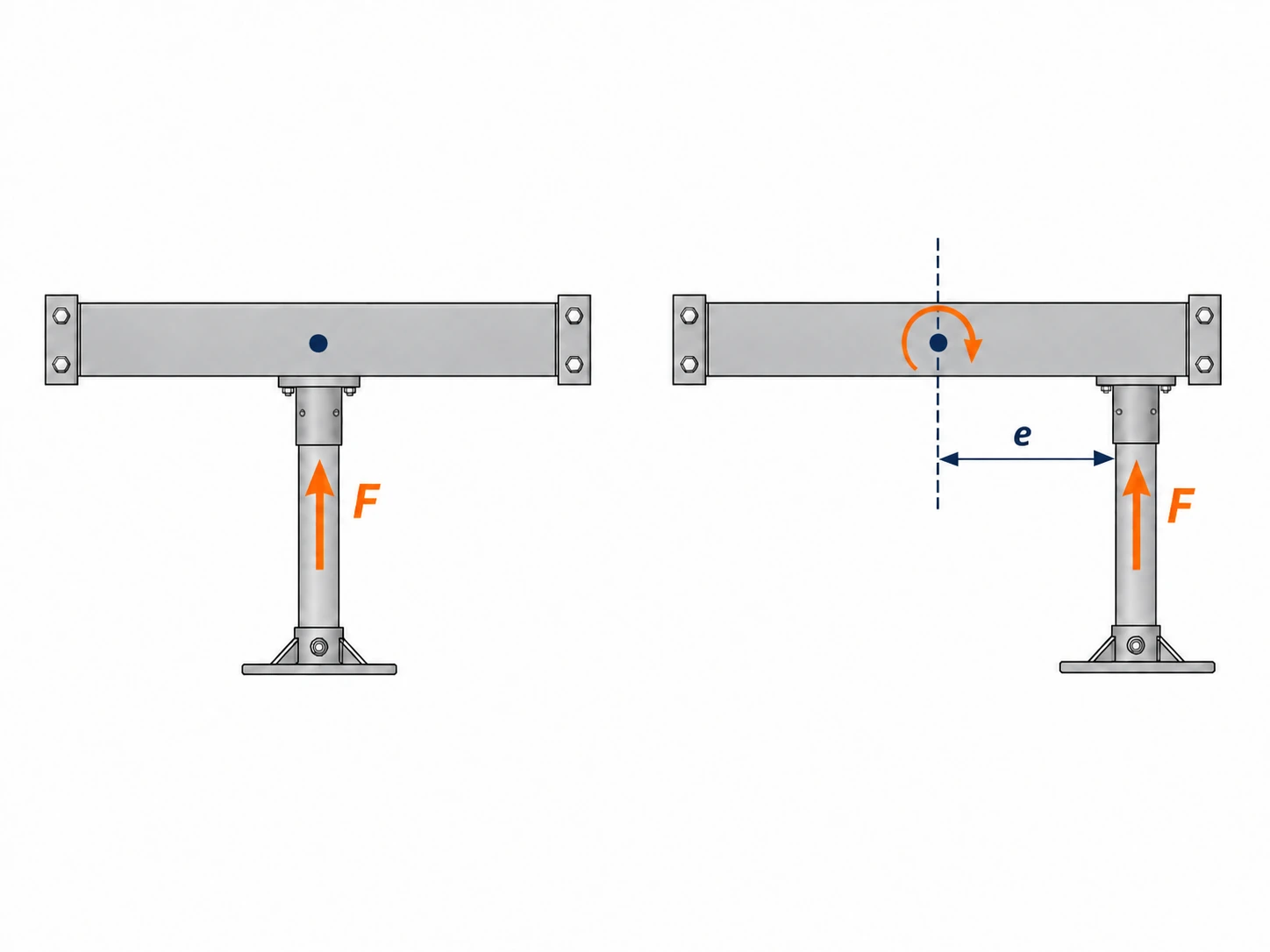

Ao deslocar esse apoio para um lado, a carga se torna excêntrica.

Isso significa que a estrutura pode precisar resistir não apenas à força vertical, mas também ao efeito de torção provocado pelo deslocamento.

A ideia básica não exige uma conta complexa:

Aumentar a capacidade do macaco não elimina o efeito de deslocar o apoio.

Um macaco de 5,000 lb instalado fora do centro continua fora do centro.

A capacidade maior informa algo sobre o próprio macaco. Ela não certifica, de forma independente:

• a longarina da lança;
• o novo suporte;
• as soldas;
• a interface de fixação por abraçadeira;
• o reforço; ou
• a resistência do reboque ao caminho de carga resultante.

Esse é o ponto ainda não resolvido na conversão hipotética: um macaco lateral superdimensionado, por si só, não resolve a torção da lança.

A GOODIN faz a mesma distinção na documentação do LF932-2015: sua capacidade de 2,000 lb não valida sozinha o suporte ou a estrutura do reboque. [2]

Capacidade do produto não aprova o suporte

Esta deve ser uma das principais regras de compra do artigo.

Não raciocine assim:

Exemplo hipotético: carga na lança = 600 lb → macaco lateral = 5,000 lb → instalação necessariamente segura.

A capacidade do macaco e a forma de montagem respondem a perguntas diferentes.

Uma diz respeito ao produto.

A outra, ao caminho completo de carga na estrutura.

Numa substituição, passar de um suporte central projetado para um novo suporte deslocado deve ser confirmado com a documentação adequada dos fabricantes do reboque e do macaco.

Num projeto OEM, posição do macaco, reforço local e fixação devem integrar o projeto do chassi, não ser decididos depois que a lança estiver concluída.

O espaço lateral é compartilhado

Outra armadilha é supor que deslocar o macaco para a lateral cria espaço livre.

Na verdade, cria exigências de espaço diferentes.

Manivela lateral

Ela precisa de um arco lateral livre para girar.

As informações da GOODIN identificam essa necessidade: caixas, longarinas, fiação e demais componentes devem permanecer fora do espaço de rotação da manivela. [2]

Se a caixa foi o motivo da mudança, meça com a tampa fechada e aberta.

Trajetória de giro

O macaco também precisa girar.

Um modelo com roda pode ocupar muito mais espaço recolhido do que o tubo sugere, porque roda, garfo e manivela percorrem uma área durante o movimento.

O LF961-1010L da GOODIN, por exemplo, exige folga para corpo e roda nas posições de trabalho e transporte. [4]

Posição de travamento

O mecanismo giratório só é útil se a trava puder se engatar completamente quando o macaco atingir sua posição definida de trabalho ou transporte.

Como ilustração — não como especificação universal de ângulo — girar 85 graus antes de atingir uma caixa não equivale a alcançar e travar na posição prevista de 90 graus.

A caixa exige duas verificações

Uma caixa na lança também possui seu próprio espaço de movimento.

A primeira medida é óbvia:

A caixa cabe fisicamente ao lado do macaco?

A segunda costuma ser esquecida:

Depois de instalar o macaco, ainda é possível abrir e utilizar a caixa?

O macaco pode interferir com:

• movimento da tampa;
• acesso ao fecho;
• espaço para as mãos;
• operação da manivela; ou
• retirada de objetos.

O arranjo correto avalia caixa e macaco em conjunto.

Isso é especialmente importante numa lança em A, pois a largura disponível muda continuamente conforme as longarinas convergem para o engate.

Para compradores OEM, contorno da caixa, arco da tampa, espaço do macaco e folga para o veículo deveriam constar do mesmo desenho da lança.

Não esqueça os equipamentos de distribuição de peso

Em alguns reboques de viagem e de equipamentos, o macaco não é o único componente disputando espaço nas longarinas.

Sistemas de distribuição de peso podem exigir suportes ao longo da lança em A.

Um macaco lateral que cabe no chassi vazio pode ocupar a região necessária para esses suportes posteriormente.

O guia da Equal-i-zer define posições de suportes específicas para cada modelo e trata de obstruções próximas. A consequência para o projeto é clara: macaco lateral e suportes do engate devem ser verificados no mesmo desenho, e não aprovados separadamente. [6]

Portanto, a escolha lateral deve considerar todos os equipamentos permanentes do engate, não apenas macaco e caixa.

Use sistemas projetados para remoção

Um macaco projetado para ser removível pode resolver o problema de espaço de outra maneira.

Em vez de mudar permanentemente o apoio para outra parte do reboque, ele pode sair do espaço de transporte quando não estiver mais sustentando a carga e o reboque estiver apoiado com segurança conforme as instruções do sistema.

No cenário ilustrativo, a intenção é liberar a tampa abaixada sem recorrer a um prolongador de engate. Essa intenção não comprova que circular assim seja permitido para aquele veículo e reboque.

A expressão importante é projetado para isso.

Não se deve improvisar um sistema removível retirando parafusos, pinos ou elementos estruturais de um macaco que nunca foi concebido para remoção repetida.

O produto e seu sistema de montagem devem definir:

• como o macaco se fixa;
• como fica retido;
• quando pode ser removido;
• se algum componente permanece no reboque;
• como o suporte recebe a carga; e
• como o conjunto é preso para o transporte.

A documentação Fulton adverte contra modificações não aprovadas e define pivôs e fixações específicos de cada modelo. [1]

Uma solução removível é, portanto, uma configuração própria — não um improviso com ferragens genéricas.

Decisão de configuração em sete etapas

Numa lança congestionada, não comece decidindo que quer um macaco lateral.

Siga esta ordem.

Etapa 1: identificar a interferência real

Registre exatamente o que colide:

• tampa traseira com o corpo;
• tampa traseira com a manivela;
• caixa com a manivela;
• caixa com a trajetória de giro;
• macaco com o solo;
• macaco com suportes de distribuição de peso; ou
• várias dessas situações ao mesmo tempo.

Uma descrição vaga como “falta espaço” não basta para selecionar o produto.

Etapa 2: determinar quando ocorre

Separe:

interferência com o conjunto parado

de:

interferência nas curvas ou durante o transporte.

Uma tampa que passa livre quando estacionada pode entrar no espaço do macaco durante a articulação.

Por outro lado, se só precisa abrir com o conjunto parado e alinhado, mudar todo o macaco de lugar pode ser desnecessário.

Etapa 3: verificar se o suporte central pode ser mantido

Confira alternativas aprovadas dentro da mesma arquitetura:

• outro tipo de manivela;
• outra orientação permitida;
• corpo mais compacto;
• outra geometria de altura de trabalho.

Se uma delas resolver o problema, o comprador poderá evitar uma nova instalação na longarina lateral.

Etapa 4: mapear o local lateral candidato

Se a mudança continuar necessária, meça:

• seção do chassi;
• comprimento reto disponível;
• posição do suporte;
• folga da manivela;
• raio de giro;
• posição vertical travada;
• posição de transporte travada;
• folga da sapata ou roda;
• espaço da caixa;
• ferragens do engate; e
• fiação.

Não encomende apenas porque o suporte parece visualmente grande o suficiente.

As instruções Fulton de alguns modelos giratórios aparafusados, por exemplo, especificam dimensões de tubo e formas de fixação. A compatibilidade é um parâmetro do modelo, não uma característica genérica de qualquer produto “aparafusado”. [1]

Etapa 5: confirmar o novo caminho de carga

Esta é a etapa de aprovação estrutural.

Se o reboque foi projetado com macaco central e agora será apoiado numa longarina lateral, obtenha confirmação adequada para:

• local de montagem;
• método de fixação;
• seção local do chassi;
• reforço necessário, se houver;
• suporte do macaco; e
• carga prevista de operação.

Se isso não puder ser confirmado, um local fisicamente conveniente não deve se tornar automaticamente a solução escolhida.

Etapa 6: conferir a altura após mudar o suporte

Deslocar o macaco pode alterar também a elevação de montagem.

Isso afeta diretamente:

• altura mínima de trabalho;
• altura máxima de trabalho;
• liberação do engate; e
• folga no transporte.

A regra anterior de seleção continua válida:

a configuração só é aceitável se a faixa de alturas instalada cobrir a necessidade real do reboque.

Etapa 7: aprovar todo o espaço necessário ao transporte

Por fim, confira o reboque na configuração de deslocamento.

No macaco em A, verifique a posição totalmente recolhida.

No giratório, confira a orientação completa de transporte e o travamento positivo.

No removível, confira a condição de transporte definida pelo fabricante.

Depois, revise a folga para o veículo em toda a geometria de operação exigida.

Tabela de compatibilidade de configurações

A decisão final pode ser organizada numa tabela prática de triagem.

A tabela não é uma classificação do melhor para o pior.

Ela permite eliminar configurações incapazes de atender à aplicação.

Especifique o arranjo, não só a capacidade

A GOODIN oferece produtos para ambos os lados dessa decisão.

Sua família em A inclui modelos manuais destinados a instalações centrais compatíveis. [3]

Para aplicações laterais, o LF932-2015 exemplifica a arquitetura giratória com manivela lateral; modelos com roda, como o LF961-1010L, acrescentam requisitos próprios de recolhimento e folga da roda. [4]

Isso não significa escolher apenas pelo nome da família.

A consulta deve incluir o desenho do reboque.

Neste problema, o desenho é mais útil do que dizer:

“Preciso de um macaco de 2,000 lb.”

macacos para reboque

O que enviar ao fornecedor

Uma solicitação de cotação ou consulta técnica útil deve incluir:

Informações do reboque

• tipo de reboque;
• desenho da lança em A;
• dimensões da seção do chassi;
• posição atual do macaco;
• carga vertical real no ponto do macaco;
• faixa necessária de altura de trabalho.

Informações de folga

• veículo trator;
• necessidade de uso da tampa traseira;
• distância da tampa ao engate ou macaco;
• dimensões da caixa e direção de abertura da tampa;
• outros acessórios na lança;
• faixa de curvas ou articulação necessária;
• equipamentos de distribuição de peso, quando aplicáveis.

Requisitos do macaco

• configuração central ou lateral considerada;
• preferência por manivela superior ou lateral;
• necessidade de giro;
• necessidade de sapata ou roda;
• posição de transporte ou recolhimento;
• método de montagem preferido.

Para uma conversão lateral, acrescente uma pergunta especialmente importante:

Este macaco e sua interface de montagem estão aprovados para o local proposto no chassi, e quais requisitos estruturais o reboque deve atender?

Essa pergunta é muito mais útil do que simplesmente pedir maior capacidade.

Visão GOODIN: resolva a interferência antes de mudar o caminho de carga

A melhor primeira resposta a uma lança congestionada não é automaticamente mudar o macaco.

Primeiro, determine se a interferência é causada por:

• posição do macaco;
• altura do corpo;
• orientação da manivela;
• posição recolhida;
• local da caixa; ou
• geometria do veículo trator.

Se o suporte em A puder permanecer e uma mudança aprovada na geometria resolver o conflito, essa pode ser a especificação mais simples.

Se o centro for fundamentalmente incompatível com a tampa, a caixa ou o espaço de transporte exigido, um macaco lateral giratório ou projetado para remoção pode ser uma direção válida — mas somente após verificar estrutura de montagem e todo o espaço de operação.

O princípio central de compra é:

A folga determina onde o macaco precisa ficar. A estrutura determina se ele pode ficar ali.

Uma não substitui a outra.

Uma etiqueta de 5,000 lb não transforma um ponto arbitrário da lança em um suporte de macaco para 5,000 lb.

E um suporte estruturalmente aceitável continua sendo a configuração errada se a tampa o atingir na primeira curva fechada.

Portanto, o macaco correto não é simplesmente o menor, o mais forte ou o mais conveniente.

É aquele cuja posição, caminho de carga e espaço completo de movimento se integram ao reboque como um único sistema.

Fontes e leituras complementares

Os documentos dos fabricantes se aplicam aos modelos abrangidos. Exemplos e diagramas orientam a seleção, não aprovam instalações. O manual Bulldog é um documento do fabricante hospedado em arquivo de terceiros.

1. Fulton — F2 Trailer Jack Instructions
2. GOODIN — LF932-2015 Sidewind Swivel Trailer Jack
3. GOODIN — A-Frame Trailer Jack Range
4. GOODIN — LF961-1010L Swivel-Lock Jack
5. Bulldog — Powered A-Frame Jack Instructions (manufacturer manual, archived copy)
6. Equal-i-zer — 16K Owners Manual — Installation Guide
